CAD高效引线标注：快捷键秘籍大公开！

CAD引线标注快捷键使用指南

CAD（计算机辅助设计）软件广泛应用于工程绘图、建筑设计等领域，为了提高绘图效率，熟练掌握各种快捷键是必不可少的。其中，引线标注作为一种常见的标注方式，其快捷键的使用尤为重要。本文将详细介绍CAD引线标注的快捷键及其使用方法，帮助用户更加高效地完成绘图任务。

一、引线标注概述

引线标注是一种将注释文字与图形对象进行连接的标注方式，常用于标注尺寸、注释说明或指示方向等。引线标注通常由引线和注释文字两部分组成，用户可以根据需要调整引线的长度、角度和注释文字的样式、内容等。

二、引线标注快捷键介绍

在CAD软件中，引线标注的快捷键通常包括启动命令的快捷键和设置标注参数的快捷键。以下是一些常用的快捷键及其功能：

1. 启动引线标注命令

快捷键：LE（Leader）

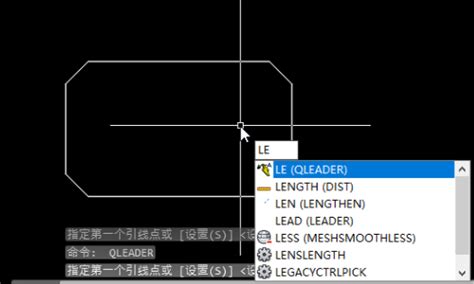

在CAD命令栏中输入“LE”并按回车键，即可启动引线标注命令。此时，用户可以根据提示进行后续操作，如选择引线起点、设置引线长度和角度、输入注释文字等。

2. 设置引线标注参数

引线类型：在启动引线标注命令后，用户可以通过命令行输入或图形界面选择不同类型的引线，如直线引线、折线引线、样条曲线引线等。

引线长度：用户可以通过命令行输入具体数值来设置引线的长度，也可以通过拖动鼠标来动态调整引线长度。

引线角度：用户可以通过命令行输入角度值或选择图形界面中的角度选项来设置引线的角度。此外，用户还可以通过拖动鼠标来调整引线的方向。

注释文字：在指定引线起点后，用户可以在命令行中输入注释文字，或者通过图形界面中的文本框来输入文字。用户还可以设置文字的样式、大小、颜色等属性。

三、引线标注快捷键使用步骤

以下是一个使用引线标注快捷键的完整步骤，以AutoCAD为例：

1. 打开CAD软件：首先，打开AutoCAD或其他CAD软件，并确保已经加载了必要的绘图模板和样式。

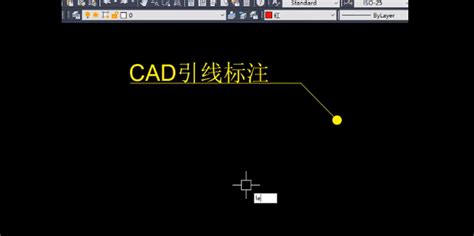

2. 启动引线标注命令：在CAD命令栏中输入“LE”并按回车键，或者通过菜单栏中的“标注”选项找到“引线”命令并点击。此时，CAD软件将提示用户选择引线起点。

3. 选择引线起点：使用鼠标左键在绘图区域中点击一个点作为引线的起点。此时，CAD软件将提示用户指定下一点来定义引线的方向和长度。

4. 设置引线长度和角度：用户可以通过拖动鼠标来动态调整引线的长度和角度，或者通过命令行输入具体数值来精确设置。例如，输入“@100,0”表示将引线设置为长度100单位、水平方向。

5. 输入注释文字：在指定引线终点后，CAD软件将提示用户输入注释文字。用户可以在命令行中输入文字内容，或者使用图形界面中的文本框来输入。同时，用户还可以设置文字的样式、大小、颜色等属性。

6. 完成引线标注：输入完注释文字后，按回车键或点击图形界面中的“确定”按钮，即可完成引线标注。此时，用户可以在绘图区域中看到已经完成的引线标注，并可以对其进行进一步编辑和修改。

四、引线标注快捷键使用技巧

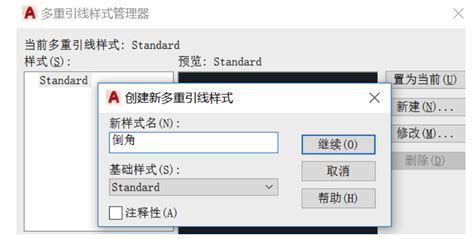

1. 快速切换引线类型：在启动引线标注命令后，用户可以通过命令行输入“S”并按回车键来打开“引线设置”对话框。在该对话框中，用户可以选择不同类型的引线，并设置其相关参数。这样可以避免在绘图过程中频繁切换工具栏或菜单栏来查找和设置引线类型。

2. 使用动态输入：在CAD软件中，动态输入功能可以帮助用户在命令行中输入数值时实时看到图形的变化。因此，在进行引线标注时，建议开启动态输入功能以便更加直观地调整引线长度和角度。

3. 利用捕捉和栅格功能：在进行引线标注时，利用CAD软件中的捕捉和栅格功能可以帮助用户更加精确地定位引线的起点和终点。例如，可以开启“端点捕捉”功能来确保引线准确地连接到图形对象的端点上。

4. 编辑和修改引线标注：完成引线标注后，如果用户需要对其进行编辑或修改，可以使用CAD软件中的编辑命令或右键菜单中的选项来进行操作。例如，可以双击引线标注来打开“多行文字编辑器”对话框并修改注释文字的内容、样式等属性。

5. 自定义快捷键：为了提高绘图效率，用户可以根据自己的习惯自定义CAD软件中的快捷键。例如，可以将常用的引线标注命令“LE”设置为其他更容易记忆的快捷键组合。在AutoCAD中，用户可以通过“管理”选项卡下的“自定义设置”来修改快捷键设置。

五、结语

引线标注作为CAD绘图中的常见功能之一，其快捷键的使用对于提高绘图效率具有重要意义。通过熟练掌握引线标注的快捷键及其使用方法，用户可以更加快速、准确地完成绘图任务并提高工作效率。同时，用户还可以根据自己的习惯和需求自定义快捷键设置以进一步提高绘图效率。希望本文所介绍的CAD引线标注快捷键使用指南能够对广大CAD用户有所帮助。
