CAD技巧：一键速成完美引线

在现代设计与制造领域，计算机辅助设计（CAD）已成为不可或缺的工具。无论是建筑设计师、机械工程师还是电子产品开发者，CAD软件都极大地提升了工作效率与设计精度。而在CAD绘图中，引线是标注和说明的重要元素，它能够将注释、尺寸或说明文字精确地连接到图形对象上。那么，如何在CAD中快速而高效地完成引线操作呢？本文将深度解析CAD快速引线的技巧与策略，助你提升工作效率，让设计更加流畅。

首先，让我们从基础出发，理解引线（Leader）在CAD中的基本功能与用法。引线通常由一个箭头（或点）、一条或多条线段以及一段注释文字组成，用于指示图纸上的特定区域或对象。CAD软件中的引线工具，如AutoCAD，提供了丰富的自定义选项，允许用户根据需要调整箭头样式、线段长度、注释文字内容及格式等。掌握这些基础操作，是实现快速引线的前提。

快捷键：加速你的引线操作

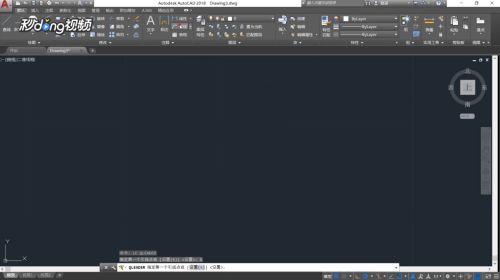

在CAD中，快捷键是提高效率的关键。对于引线工具，学会使用其专属快捷键可以大大节省时间。例如，在AutoCAD中，输入“LE”（Leader）即可直接激活引线命令，无需在工具栏中查找。此外，熟悉常用的修改命令快捷键，如“M”（Move移动）、“O”（Offset偏移）、“CO”（Copy复制）等，也能在调整引线位置或样式时更加得心应手。通过反复练习，将这些快捷键融入你的工作流程，你会发现引线操作变得异常快捷。

自定义引线样式：一次设置，永久便利

为了在不同项目中保持一致的标注风格，自定义引线样式是一个明智的选择。在AutoCAD中，通过“标注样式管理器”（Dimension Style Manager）或“多重引线样式管理器”（Multileader Style Manager），你可以创建并保存自己的引线样式，包括箭头类型、线段颜色、文字字体与大小等。一旦设置完成，只需在绘图时选择该样式，即可一键应用，省去了每次手动调整的麻烦。

批量处理：提升效率的终极武器

面对复杂的图纸，单个对象的引线标注或许并不耗时，但当需要处理大量对象时，手动逐一标注就显得效率低下。这时，利用CAD软件提供的批量处理功能就显得尤为重要。例如，在AutoCAD中，你可以借助“快速选择”（Quick Select）功能，根据对象属性（如颜色、图层、类型）快速选中一组对象，然后统一添加引线标注。此外，通过脚本（Script）或宏（Macro）编程，还可以实现更复杂的自动化任务，如根据特定规则自动生成引线和注释，进一步解放双手，提升效率。

智能捕捉与对齐：精准定位的艺术

在CAD中，精确定位是引线标注的灵魂。利用软件的智能捕捉功能（如端点捕捉、中点捕捉、交点捕捉等），可以确保引线准确指向目标对象。同时，大多数CAD软件还支持动态输入（Dynamic Input），在绘制过程中实时显示尺寸和角度，帮助你更加直观地控制引线的位置和方向。此外，对于多重引线（Multileader），利用其对齐选项，可以轻松实现文字与线段方向的自动调整，确保注释信息清晰可读，即使在复杂的图纸布局中也能保持一致的视觉效果。

利用注释性（Annotative）对象：适应不同比例

在设计过程中，图纸往往需要按不同比例缩放以适应不同的打印或展示需求。而传统的引线标注在缩放时可能会遇到文字大小不匹配的问题。为此，CAD引入了注释性（Annotative）对象的概念，包括注释性文字和注释性引线。这类对象能够自动根据图纸比例调整其大小，保持标注信息的一致性和可读性。使用注释性对象进行引线标注，可以有效避免缩放带来的困扰，确保图纸在不同比例下都能清晰表达设计意图。

团队协作与标准化：提升整体效率

在团队项目中，保持标注风格的统一对于提高协作效率和减少误解至关重要。因此，建立一套完善的CAD标注标准，包括引线样式、文字格式、图层分配等，并确保所有团队成员都遵循这一标准，是提升整体效率的关键。同时，利用CAD软件提供的版本控制和协同设计功能，可以实现团队成员间的实时协作与数据共享，即使在远程办公的情况下也能保证项目进展顺利。

结语

CAD快速引线不仅是一项技术，更是一种提升设计效率的艺术。通过掌握快捷键、自定义样式、批量处理、智能捕捉与对齐、注释性对象以及团队协作与标准化等技巧，你不仅能显著提升个人工作效率，还能在团队中发挥更大的作用，推动项目高效推进。记住，持续学习和实践是掌握任何技能的必经之路，CAD快速引线也不例外。不断挑战自我，探索更多高效方法，让你的设计之路更加宽广。
