轻松学会AutoCAD 2010标注尺寸技巧

AutoCAD 2010作为一款广泛应用的计算机辅助设计软件，在工程制图领域发挥着不可或缺的作用。尺寸标注作为工程图纸中的重要组成部分，能够精确地传达物体的尺寸信息。下面，我们就来详细介绍如何在AutoCAD 2010中进行尺寸标注，以便提高绘图效率和图纸的准确性。

一、尺寸标注的基本概念

在进行尺寸标注之前，我们需要了解尺寸标注的基本组成元素。一个完整的尺寸标注通常由以下几部分组成：

尺寸界线：从图形的轮廓线、轴线或对称中心线引出，用于表示尺寸起始位置。一般情况下，尺寸界线应与尺寸线相互垂直。

尺寸线：为标注指定方向和范围。对于线性标注，尺寸线显示为一直线段；对于角度标注，则显示为一段圆弧。

尺寸箭头：指示尺寸线的末端，也用于指定方向和范围。箭头样式可以根据需要进行调整。

尺寸文字：显示测量值的字符串，可包括前缀、后缀和公差等，用于具体说明尺寸值。

中心标记：特别用于指示圆或圆弧的中心。

二、尺寸标注的步骤

在AutoCAD 2010中，进行尺寸标注主要遵循以下步骤：

1. 打开文件并准备标注

首先，打开需要进行尺寸标注的AutoCAD图纸文件。确保文件已经保存，并检查是否有所需标注的图形元素。

2. 设置标注样式

在开始标注之前，合理设置标注样式可以确保标注的一致性和准确性。可以通过以下步骤设置标注样式：

在菜单栏中选择“格式”>“标注样式”，打开“标注样式管理器”对话框。

点击“新建”按钮，创建一个新的标注样式或基于现有样式进行修改。

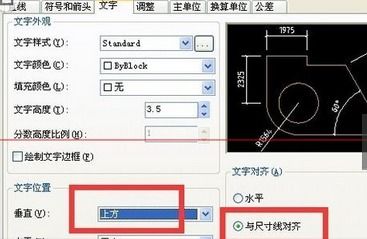

在“新建标注样式”对话框中，根据需要设置直线和箭头的样式、尺寸文字的位置和格式、调整尺寸界线与文本的关系等。

特别注意调整精度设置，确保标注的尺寸值符合实际需求。

3. 选择标注类型

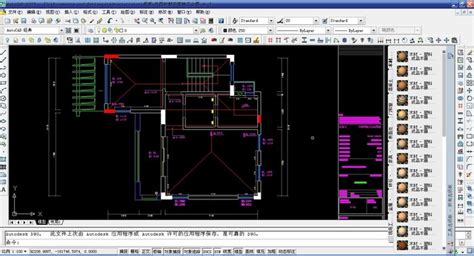

AutoCAD 2010提供了多种标注类型，以满足不同需求。常见的标注类型包括线性标注、对齐标注、角度标注、半径标注和直径标注等。以线性标注为例，可以通过以下步骤进行：

在菜单栏中选择“标注”>“线性”（快捷键为“DLI”），激活线性标注命令。

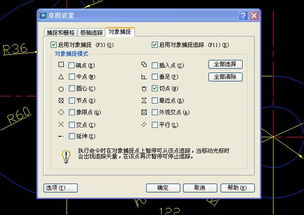

在绘图区域中，选择要标注的第一条尺寸界线（即起点）和第二条尺寸界线（即终点）。

将鼠标移动至合适位置，以放置尺寸线和尺寸文字。AutoCAD会根据设置的样式自动调整这些元素。

在命令行中，可以根据需要输入公差等附加信息。

4. 输入公差值

在放置尺寸线后，可以通过右键点击尺寸文本，在弹出的对话框中输入公差值。公差值的输入可以精确控制尺寸的范围，确保加工或制造过程中的精度要求。

5. 完成标注

确认所有设置无误后，点击“确定”按钮，完成当前尺寸的标注。AutoCAD会自动更新图纸，并在指定位置显示标注的尺寸和公差信息。

三、高级标注技巧

除了基本的标注操作外，AutoCAD 2010还提供了一些高级标注技巧，以提高绘图效率和标注质量：

基线标注和连续标注：在创建多个连续或相邻的尺寸标注时，可以使用基线标注（快捷键为“DBA”）和连续标注（快捷键为“DCO”）来简化操作。这两种标注方式可以基于已存在的尺寸标注进行快速创建，提高标注的准确性和一致性。

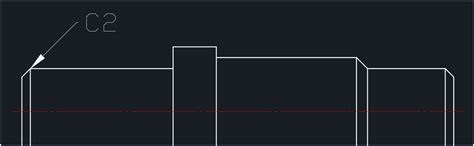

使用引线标注：对于复杂的图形元素或需要特殊说明的尺寸标注，可以使用引线标注（快捷键为“LE”）来添加注释或指引线。引线标注可以灵活地连接到图形的任何位置，并提供详细的说明文字。

编辑和修改标注：如果标注后需要修改尺寸值或样式设置，可以使用AutoCAD的编辑命令（如“ED”编辑文字）对标注进行调整。此外，还可以通过“标注样式管理器”对话框重新加载或修改标注样式，以符合新的设计要求。

四、结语

AutoCAD 2010的尺寸标注功能强大且灵活，能够满足各种工程制图的需求。通过合理设置标注样式、选择合适的标注类型、精确输入公差值以及运用高级标注技巧，可以显著提高图纸的准确性和可读性。希望本文的介绍能够帮助读者更好地掌握AutoCAD 2010的尺寸标注方法，提升绘图效率和质量。
