CAD技巧：轻松遮挡下方元素的方法

掌握CAD技巧：轻松遮盖下方图形元素

在CAD（计算机辅助设计）工作中，我们经常需要处理复杂的图形，其中有时需要将某些图形元素遮盖或隐藏起来，以便更清晰地查看或编辑其他部分。无论是在建筑设计、机械设计还是其他领域，这一技巧都显得尤为重要。本文将详细介绍几种在CAD中遮盖下方图形元素的有效方法，帮助你更高效地完成设计任务。

一、图层管理：基础且强大的工具

图层是CAD中最基础且强大的组织图形元素的方式。通过图层管理，你可以轻松地将不同类型的图形元素分组，并控制它们的可见性。

1. 创建图层：首先，你需要根据设计需求创建不同的图层。例如，你可以为墙体、门窗、家具等分别创建图层。

2. 分配图层：在创建或选择图形元素时，将它们分配到相应的图层上。这样，你就可以通过控制图层的可见性来遮盖或显示特定的图形元素。

3. 隐藏/冻结图层：在CAD的图层管理器中，你可以通过点击图层旁边的“眼睛”图标来隐藏图层，或者通过点击“雪花”图标来冻结图层。冻结图层不仅隐藏了图形元素，还减少了CAD文件的内存占用，提高了绘图效率。

4. 图层隔离：如果你只想查看或编辑某一图层上的图形元素，可以使用图层隔离功能。这个功能会暂时隐藏除选定图层外的所有图层，使你能够专注于当前图层的工作。

二、块与属性：提高绘图效率

块（Block）是CAD中一种可以重复使用的图形元素。通过创建块，你可以将复杂的图形元素组合成一个整体，方便管理和遮盖。

1. 创建块：选择你想要组合成块的图形元素，然后使用“创建块”命令（通常位于“插入”菜单下）。在创建块时，你可以为其指定一个名称和基点（即块的参考点）。

2. 插入块：创建块后，你可以使用“插入块”命令将其插入到图纸中的任何位置。通过插入块，你可以快速复制和重用图形元素，而无需重新绘制。

3. 块编辑器：如果你需要修改块的内容，可以使用块编辑器。在块编辑器中，你可以对块进行编辑、添加或删除图形元素，然后保存更改。这些更改将应用到所有使用该块的实例中。

4. 遮盖块下方元素：通过创建块并设置其属性（如颜色、透明度等），你可以轻松遮盖块下方的图形元素。例如，你可以创建一个带有透明度的块，以便在遮盖下方元素的同时仍能看到部分背景。

三、遮挡命令与遮罩层：精确遮盖特定区域

CAD还提供了一些专门用于遮盖图形元素的命令和工具，如遮挡命令和遮罩层。

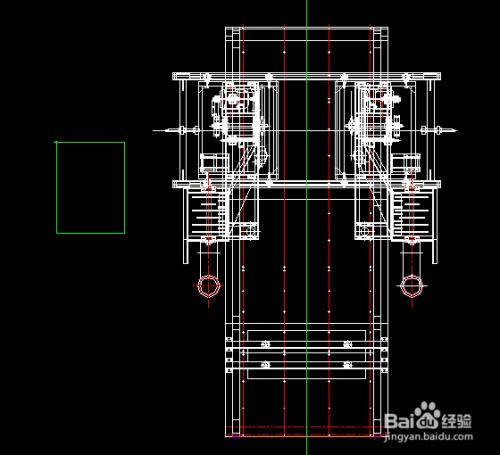

1. 遮挡命令：遮挡命令（通常称为“Wipeout”或“Mask”）允许你创建一个遮挡区域，以遮盖该区域内的图形元素。遮挡区域可以是矩形、多边形或圆形等形状。创建遮挡区域时，你需要指定其边界和遮盖效果（如颜色、透明度等）。遮挡命令对于遮盖特定区域的图形元素非常有效。

2. 遮罩层：遮罩层是一种特殊的图层，用于遮盖其他图层上的图形元素。与图层管理类似，你可以通过控制遮罩层的可见性来遮盖或显示下方的图形元素。不同的是，遮罩层通常具有更高的优先级，能够遮盖其他所有图层上的元素。创建遮罩层时，你需要指定其颜色、透明度等属性，并确保它位于需要遮盖的图形元素之上。

四、使用区域填充：遮盖复杂形状

区域填充（Area Fill）是CAD中另一种遮盖图形元素的方法。通过填充特定区域，你可以遮盖该区域内的图形元素，同时保留区域边界的可见性。

1. 选择填充类型：CAD提供了多种填充类型，如纯色填充、图案填充和渐变填充等。你可以根据需求选择合适的填充类型。

2. 定义填充区域：使用绘图工具（如多边形、矩形等）定义你想要填充的区域。确保填充区域完全覆盖需要遮盖的图形元素。

3. 应用填充：在定义好填充区域后，使用“填充”命令（通常位于“绘图”菜单下）来应用填充。在填充对话框中，你可以指定填充类型、颜色、图案等属性。

4. 调整填充效果：如果填充效果不理想，你可以通过调整填充属性（如比例、角度等）来改善其外观。此外，你还可以使用“修剪”命令来修剪填充区域与周围图形元素的边界。

五、结合使用多种方法：实现更复杂的遮盖效果

在实际应用中，往往需要结合使用上述多种方法来实现更复杂的遮盖效果。例如，你可以使用图层管理来隐藏或冻结不需要的图层，然后使用块和遮挡命令来遮盖特定区域的图形元素。此外，你还可以利用区域填充来遮盖复杂形状的图形元素。通过灵活运用这些方法，你可以轻松应对各种遮盖需求，提高CAD绘图的效率和质量。

六、注意事项与技巧

1. 在遮盖图形元素时，务必确保遮盖区域完全覆盖需要遮盖的图形元素，以避免遗漏或遮盖不全的情况。

2. 使用遮挡命令或遮罩层时，要注意调整其透明度属性，以确保遮盖效果既符合要求又不影响其他图形元素的可见性。

3. 在创建块时，要合理设置块的属性和基点，以便在插入块时能够快速定位和调整其位置。

4. 在使用区域填充时，要注意选择合适的填充类型和图案，并根据需要调整填充属性以改善填充效果。

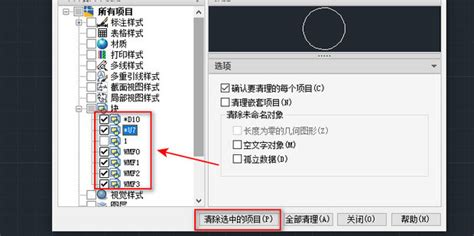

5. 定期对图纸进行清理和优化，删除不必要的图形元素和图层，以减少CAD文件的内存占用并提高绘图效率。

通过以上介绍，相信你已经掌握了在CAD中遮盖下方图形元素的多种方法。在实际应用中，你可以根据具体需求选择合适的方法来实现遮盖效果。希望这些技巧能够帮助你更高效地完成CAD设计工作。
