揭秘：屏蔽线接地的正确方法与技巧

屏蔽线的接地是电子工程中一项至关重要的技术，它直接关系到系统的抗干扰能力和信号传输的稳定性。本文将详细介绍屏蔽线接地的几种常见方式及其应用场景，以帮助读者更好地理解并实施屏蔽线的接地工作。

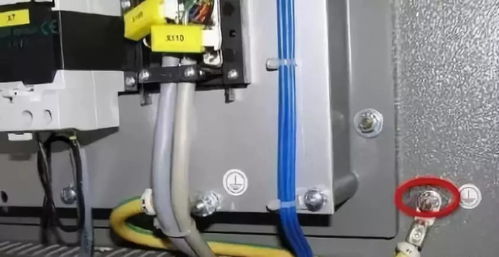

屏蔽线通常由导体芯线、绝缘层和金属屏蔽层组成。金属屏蔽层的主要作用是防止外部电磁场对芯线信号的干扰，以及抑制芯线信号对外界的电磁辐射。屏蔽线的接地方式多种多样，主要包括单端接地、双端接地、屏蔽层悬浮等。

一、单端接地

单端接地是指在屏蔽电缆的一端将金属屏蔽层直接接地，另一端不接地或通过保护接地。这种方式利用抑制电势电位差达到消除电磁干扰的目的。单端接地适合长度较短的线路，电缆长度所对应的感应电压不能超过安全电压。

在单端接地的情况下，非接地端的金属屏蔽层对地之间有感应电压存在，感应电压与电缆的长度成正比。由于屏蔽层无电势环流通过，单端接地可以减少接地干扰。然而，感应电压的存在将影响电路信号的稳定，有时可能会形成天线效应。

单端接地在模拟信号中较为常见，特别是在避免双端接地时，由于地电势不同引发的地电流影响信号的情况下。对于高频干扰较为严重的场合，单端接地也可以作为一种有效的抑制手段。不过，需要注意的是，如果两端接地，由于两个接地端可能存在电位差，反而会产生干扰。因此，单端接地在实际应用中需要根据现场条件灵活处理。

二、双端接地

双端接地是指将屏蔽电缆的金属屏蔽层的两端均连接接地。这种方式下，金属屏蔽层不会产生感应电压，但金属屏蔽层受干扰磁通影响将产生屏蔽环流通过。如果地点A和地点B的电势不相等，将形成很大的电势环流，环流会对信号产生抵消衰减效果。

双端接地在数字信号或差分信号中较为常见，因为数字信号对噪声的抗干扰能力较强，能够容忍较大的地电流影响。然而，对于模拟信号而言，双端接地可能会引发严重的地电流干扰，导致信号失真。因此，在模拟信号的屏蔽线接地中，应谨慎使用双端接地方式。

在双端接地的情况下，屏蔽层上流过的电流是屏蔽电流与地环电流的迭加，不能完全抵消信号电流所产生的磁场干扰。因此，双端接地抑制磁场耦合干扰的能力比单端接地方式差。然而，在高频信号的传输中，由于高频信号的趋肤效应，屏蔽层上的电流主要集中在屏蔽层的表面，双端接地可以更有效地抑制电磁场的干扰。

三、屏蔽层悬浮

屏蔽层悬浮是指屏蔽层不接地，处于悬浮状态。这种方式适用于一些特殊场合，如长距离传输的模拟信号，当信号线传输距离较远时，由于两端的接地电阻不同或PEN线有电流，可能会导致两个接地点电位不同。此时如果两端接地，屏蔽层就有电流行成，反而对信号形成干扰。因此，这种情况下一般采取一端接地，另一端悬空的办法，能避免干扰形成。

屏蔽层悬浮在防止静电干扰方面也有一定的应用。当屏蔽层悬浮时，由于没有电位差，仅用于一般防静电感应。然而，屏蔽层悬浮也存在一定的风险，如当外部有强电流干扰时，单点接地无法满足静电的最快放电，可能会引发安全问题。因此，在实际应用中，需要根据具体情况选择是否采用屏蔽层悬浮方式。

四、其他接地方式

除了单端接地、双端接地和屏蔽层悬浮外，还有一些其他接地方式在实际应用中也有广泛的应用。

1. 多点接地：除去电缆的端点以外，屏蔽层多点接地是有利的。这种方式可以有效地减小接地电阻，提高系统的稳定性。特别是在高频信号的传输中，多点接地可以更有效地抑制电磁场的干扰。然而，需要注意的是，多点接地可能会导致屏蔽线上走电流，甚至大电流的可能，只要有电流就产生磁场，不利于屏蔽。因此，在多点接地时，需要确保接地体的导电性能良好，避免形成直流环路。

2. 分层接地：在多层板设计中，分层接地方案是一个有效的选择。这种方案将地面分成多层，通过过孔或普通连接将各层连接在一起，从而减小地线长度。在屏蔽层上有电缆线的情况下，采用分层接地方案可以有效减小接地电阻，提高系统的稳定性。分层接地适用于高频、高速、多层板等复杂PCB设计，可以有效地抑制电磁干扰。

3. 环形接地：环形接地方案是在PCB的边缘布置一个环形的接地线，所有的信号地线都连接到这个环形接地线上。这种方案可以提供一个稳定的接地参考，减少电磁干扰。在屏蔽层上有电缆线时，通过合理的布线，将电缆线的屏蔽层连接到环形接地线上，可以实现良好的接地效果。

五、接地系统的维护与检查

接地系统的有效性需要定期检查与维护。对于屏蔽层上有电缆线的PCB，应定期检查电缆线的屏蔽层是否完好，接地连接是否紧固，以确保接地效果。此外，还需要注意以下几点：

1. 接地体的电阻应不大于4欧姆，以确保屏蔽层与大地之间有一个低阻抗的连接，有效地抑制电磁干扰。

2. 在接地过程中，屏蔽层的两端接地应连接在同一个接地体上，以确保接地的连续性。

3. 接地导线应避免构成直流环路，最好接成树状结构的接地网，以减少地线之间的干扰。

六、结论

屏蔽线的接地是一项复杂而重要的工作，需要根据具体的应用场景选择合适的接地方式。单端接地适合长度较短的线路和模拟信号，双端接地适合数字信号和差分信号，屏蔽层悬浮适用于一些特殊场合。此外，多点接地、分层接地和环形接地等方式也在实际应用中有广泛的应用。在实际操作中，需要注意接地体的电阻、接地的连续性和地线之间的干扰等问题，以确保接地系统的有效性和稳定性。

通过对屏蔽线接地方式的深入了解和灵活应用，可以有效地提高系统的抗干扰能力和信号传输的稳定性，为电子工程的稳定运行提供有力保障。
