TNS与TNCS的差异解析

TNS和TNCS是两种在电力系统中广泛应用的电气接地系统，它们在结构特点、工作原理及应用场景等方面存在一定的差异。本文将详细介绍TNS和TNCS系统的定义、特点、应用以及它们之间的区别，旨在帮助读者更好地理解这两种接地系统，并在实际工程中加以应用。

TNS系统

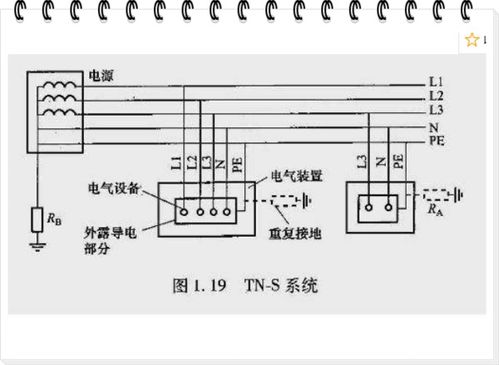

TNS系统，全称为“三相五线制”供电系统，是一种高度安全的电气接地系统。在这种系统中，T代表电源变压器中性点直接接地，N表示电气设备的外露可导电部分与中性线（即零线）直接电气连接，S则表示中性线与保护线（PE线）是完全分开的。TNS系统的显著特点是N线（工作零线）与PE线（保护零线）在电力系统的中性点处完全分离，且之后不再有任何电气上的连接。

1. 工作原理：

在系统正常运行时，专用保护线上没有电流，只是工作零线上有不平衡电流。PE线对地没有电压，因此电气设备金属外壳接零保护是接在专用的保护线PE上，保证了安全可靠。

当设备出现外壳带电时，由于零连接保护系统的作用，泄漏电流会被迅速提高到短路电流，触发保险丝熔断或低压断路器跳闸，切断故障设备，从而保护人员和设备的安全。

2. 应用：

TNS系统因其高度的安全性和可靠性，主要应用于工业和民用建筑的低压供电系统中。

它也适用于有爆炸危险、火灾危险性大及其他安全要求高的场所，如变电所等。

TNCS系统

TNCS系统，即TN-C-S系统，是一种结合了TN-C和TN-S两种接地方式的电气接地系统。该系统在低压配电房的变压器中性线进行接地，然后通过三相四线的方式向用电区域供电。在供电末端，中性线被分为两条：一条继续作为中性线使用，另一条则作为保护地线，确保电气设备的金属外壳接地，以增强系统的安全性和可靠性。

1. 工作原理：

在变压器到总配电箱这一段，采用4根线（3根相线+1根零线PEN），然后在总配电箱内把零线PEN接地，最后分出中性线N和地线PE，总箱至分箱至用电设备采用5根线（3根相线+1根零线N+1根地线PE）。

TNCS系统结合了TN-C系统的经济性和TN-S系统的安全性。在电源端，它采用TN-C系统的方式，即PEN线同时作为保护线和中性线；在接近用电负荷的地方，PEN线被分为独立的N线和PE线，从此点开始，系统的行为类似于TN-S系统。

当设备出现外壳带电时，故障电流会通过PE线流回电源，触发保护装置切断电源，保护人员和设备的安全。

2. 应用：

TNCS系统广泛应用于工业、商业及民用建筑的配电系统中，特别是在供电距离远且负荷比较分散的场合。

它也适用于没有变电所的场所的建筑物和电气装置，提供了一种经济有效的接地解决方案。

在通信、数据中心等对电气安全和电磁兼容性要求较高的场所，TNCS系统因其独特的优势而得到青睐。

TNS与TNCS的区别

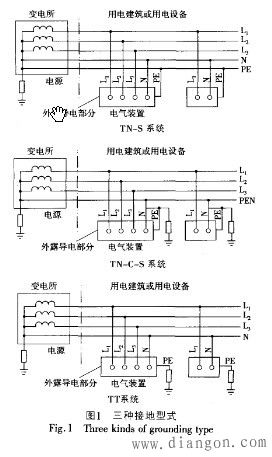

1. 结构特点：

TNS系统中，工作零线N与保护零线PE在电力系统的中性点处完全分离，且之后不再有任何电气上的连接。

TNCS系统中，前端采用TN-C系统（PEN线同时作为保护线和中性线），后端采用TN-S系统（PEN线分为独立的N线和PE线）。

2. 安全性：

TNS系统因其高度的安全性，特别适用于对安全要求高的场所。PE线在任何情况下都不允许断线，也不允许进入漏电开关作工作零线，确保了系统的安全可靠性。

TNCS系统结合了TN-C系统的经济性和TN-S系统的安全性，但在实际应用中需要注意，一旦前端TN-C系统的设备之后的所有设备都要采用TN-S模式，否则可能出现故障扩大、更严重的情况。

3. 应用场景：

TNS系统主要应用于工业和民用建筑的低压供电系统中，特别是有爆炸危险、火灾危险性大及其他安全要求高的场所。

TNCS系统则广泛应用于供电距离远且负荷比较分散的场合，以及没有变电所的场所的建筑物和电气装置。它也适用于通信、数据中心等对电气安全和电磁兼容性要求较高的场所。

4. 经济性：

TNS系统由于采用了三相五线制，线路数量较多，初投资相对较大。但其在安全性和可靠性方面的优势使得其在实际应用中仍具有广泛的适用性。

TNCS系统结合了TN-C和TN-S两种接地方式的优点，既能够在一定程度上降低成本，又能够保证一定的安全性。因此，在需要兼顾经济性和安全性的场合，TNCS系统具有较大的优势。

结论

TNS和TNCS作为两种重要的电气接地系统，在电力系统中发挥着重要作用。TNS系统以其高度的安全性和可靠性，特别适用于对安全要求高的场所；而TNCS系统则结合了经济性和安全性，适用于供电距离远且负荷比较分散的场合。在实际工程中，应根据具体的应用场景和需求选择合适的接地系统，以确保电力系统的稳定运行和人员设备的安全。

通过对TNS和TNCS系统的定义、特点、应用以及它们之间的区别的详细介绍，本文旨在帮助读者更好地理解这两种接地系统，并在实际工程中加以应用和推广。同时，也提醒读者在设计和使用接地系统时，应严格遵守相关的电气规范和标准，以确保系统的安全性和可靠性。
