三线接近开关接线方法详解

接近开关在工业自动化和控制系统中扮演着至关重要的角色。它们能够非接触式地检测物体的存在或位置，从而触发相应的控制动作。在众多类型的接近开关中，三线制接近开关因其高稳定性和多功能性而备受欢迎。本文将详细介绍三线制接近开关的接线方法，重点讨论NPN型和PNP型接近开关的接线方式，以及在实际应用中需要注意的事项。

三线制接近开关的概述

三线制接近开关通常包含三根连接线：棕色线（电源正极V+），蓝色线（电源负极V-），以及黑色线（输出线）。根据输出电路的不同，三线制接近开关分为NPN型和PNP型。NPN型接近开关的输出电路为低电平有效（即输出为0V时表示检测到物体），而PNP型接近开关的输出电路为高电平有效（即输出为电源电压时表示检测到物体）。

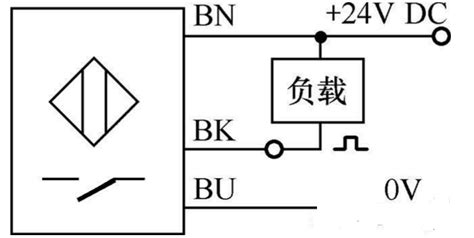

NPN型接近开关的接线方法

NPN型接近开关的接线相对简单明了。以下是详细的接线步骤：

1. 准备材料：

NPN型三线接近开关

电源（直流24V或其他指定电压）

电线

螺丝刀

2. 连接电源：

将棕色线（V+）连接到电源的正极。

将蓝色线（V-）连接到电源的负极。

3. 连接输出线：

将黑色线（输出线）连接到控制系统的输入端。在NPN型接近开关中，当检测到物体时，黑色线的电平将变为低电平（0V）。

PNP型接近开关的接线方法

PNP型接近开关的接线方法与NPN型略有不同，但整体步骤类似。以下是详细的接线步骤：

1. 准备材料：

PNP型三线接近开关

电源（直流24V或其他指定电压）

电线

螺丝刀

2. 连接电源：

将棕色线（V+）连接到电源的正极。

将蓝色线和黑色线（V-和输出线）同时连接到电源的负极。需要注意的是，虽然蓝色线和黑色线在PNP型接近开关中共同连接到负极，但它们的功能是不同的。蓝色线是电源的负极，而黑色线是输出线。

3. 连接输出线：

在PNP型接近开关中，当检测到物体时，黑色线的电平将变为高电平（等于电源电压）。因此，将黑色线连接到控制系统的输入端时，需要确保控制系统能够正确识别和处理高电平信号。

接线注意事项

在接线过程中，需要注意以下几点以确保接近开关的正常工作：

1. 电压匹配：

确保接近开关的额定电压与电源提供的电压相匹配。例如，如果接近开关是24V直流的，那么电源也应该是24V直流。

2. 极性正确：

棕色线和蓝色线必须正确连接到电源的正极和负极。错误的极性连接可能会导致接近开关损坏或无法正常工作。

3. 输出线连接：

在连接输出线时，确保控制系统的输入端与接近开关的输出线兼容。例如，如果控制系统需要低电平输入，则应使用NPN型接近开关；如果控制系统需要高电平输入，则应使用PNP型接近开关。

4. 接线牢固：

使用螺丝刀将电线牢固地连接到接近开关和电源的接线端子上。松动的接线可能导致接触不良或信号中断。

5. 电气隔离：

在需要电气隔离的应用中，可以使用继电器或其他电气隔离设备将接近开关的输出信号与控制系统隔离开来。这可以保护控制系统免受电气噪声和干扰的影响。

接近开关的串联与并联

在实际应用中，有时需要将多个接近开关串联或并联起来以满足特定的控制需求。以下是关于接近开关串联和并联的简要说明：

1. 串联：

接近开关串联时，相当于“与”逻辑。即只有当所有串联的接近开关同时被触发时，负载才有输出。需要注意的是，多个接近开关串联使用时，由于每个开关内部的导通压降，负载电压可能会降低，导致某些负载无法正常工作。因此，在使用时需要注意串联的个数不能过多。

2. 并联：

接近开关并联时，相当于“或”逻辑。即只要其中有一个接近开关被触发，负载就有输出。在多个接近开关并联使用时，每个开关两端的压降和通过的电流都会减少，这可能会导致指示灯变暗甚至不亮。因此，在使用时需要注意指示灯的亮度变化以及负载的电流需求。

应用实例

以下是一个关于三线制接近开关在自动化生产线中的应用实例：

在一个自动化装配线上，需要使用接近开关来检测工件的位置并触发相应的装配动作。为了满足这一需求，选择了两个NPN型三线接近开关进行串联连接。当两个接近开关同时检测到工件时，它们会同时输出低电平信号到控制系统。控制系统接收到这两个低电平信号后，会触发相应的装配动作。通过这种方式，可以确保只有当工件处于正确的位置时，装配动作才会被执行。

结论

三线制接近开关因其高稳定性和多功能性而广泛应用于工业自动化和控制系统中。通过正确接线和配置，可以实现对物体的非接触式检测并触发相应的控制动作。在接线过程中，需要注意电压匹配、极性正确、输出线连接、接线牢固以及电气隔离等方面的问题。此外，在实际应用中还需要考虑接近开关的串联和并联方式以及负载的电流和电压需求。通过合理选择和配置接近开关及其相关设备，可以大大提高自动化生产线的效率和可靠性。
