三相电表接线全攻略：轻松掌握接线技巧

三相电表接线全解析

三相电表，作为电器仪表的一种，广泛应用于商业、工业、电站和发电厂等领域，用以测量电能。无论是新上项目还是改造项目，三相电表的接线都是一个关键环节。本文将详细介绍三相电表的接线方法，帮助用户全面了解并掌握这一技能。

一、三相电表的基本概念

三相电表，又称电度表、电能表或千瓦小时表，是一种用来测量电能的仪表。它的主要功能是测量电压、电流和电功率，进而计算出电能消耗。三相电表的工作电压通常能达到380伏，适合用于三相四线制的电力系统。

三相四线制供电电路中，有三根火线（分别用U、V、W表示）和一根零线（用N表示）。每两根火线之间的电压为380伏，称为线电压；任何一根火线与零线之间的电压为220伏，称为相电压。

二、三相电表接线前的准备

在进行三相电表接线之前，需要做好以下准备工作：

1. 明确接线柱：三相电表通常有多个接线柱，不同接线柱对应不同的电线。在进行接线之前，需要分清每个接线柱的用途，并做好标记。通常，接线柱会用数字或字母进行标注，以便区分。

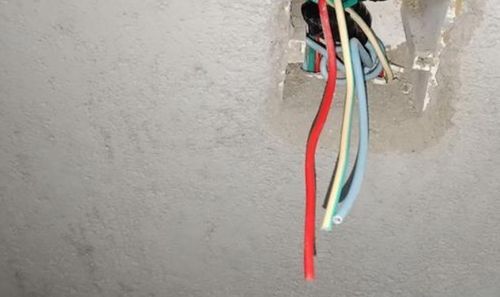

2. 准备电线：根据三相电表的工作电压和电流大小，准备好相应规格的电线。电线的颜色也需要进行区分，例如火线通常使用红色或黄色，零线使用蓝色或黑色，地线使用黄绿色。

3. 工具准备：准备好螺丝刀、剥线钳、电工胶带等必要的工具。

三、三相电表接线步骤

1. 接线柱标记与区分

首先，将三相电表的不同接线柱按照1~11进行标注。其中，1和3通常是接线柱，7、9分别是ABC三相的线圈。对于植入式的三相电表，需要特别注意接线柱的位置和标记。

2. 接入火线与零线

接下来，翻过接线端子盖，通过不同的接线标志，依次接入火线、零线。例如，10和11通常是用来接零线的接线端口，而电流互感器的S2端口应该接入地线。

在接入电线时，需要注意以下几点：

火线接入：火线应分别接入到1、4、7（或对应的三相线圈）接线柱中。如果采用互感器接入方式，则应将火线先接入互感器，再从互感器输出端接入电表。

零线接入：零线应接入到10和11接线柱中。如果电表有多个零线接线柱，应确保所有零线都正确接入。

地线接入：电流互感器的S2端口应接入地线，以确保设备的安全运行。

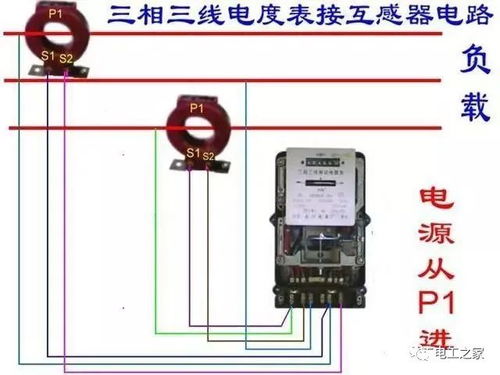

3. 互感器接线（如适用）

如果采用互感器接入方式，还需要进行互感器的接线。互感器通常用于电流的测量，可以减小电表的电流负载，提高测量精度。

互感器的接线步骤如下：

电流互感器一次侧：将电流互感器的一次侧串联在电路中，确保火线穿过互感器。

电流互感器二次侧：将电流互感器的二次侧接入电表对应的接线柱中。通常，电流互感器的二次侧输出端会标注S1和S2，其中S1接入电表的对应电流输入端，S2接入地线。

4. 接线检查与测试

完成接线后，需要进行接线检查和测试，以确保接线正确且设备运行正常。

接线检查：检查每个接线柱是否都正确接入了对应的电线，确保没有遗漏或接错。

绝缘测试：使用绝缘电阻测试仪对电线进行绝缘测试，确保电线之间以及电线与接地之间具有良好的绝缘性能。

通电测试：在确认接线无误后，进行通电测试。观察电表是否能够正常运行，并测量电流、电压和电能等数据，确保测量精度符合要求。

四、注意事项与常见问题处理

1. 注意事项

安全措施：在进行接线操作时，务必切断电源，并穿戴好相应的安全防护用品，如绝缘手套、绝缘鞋等。

接线规范：接线时应遵循电气接线规范，确保电线连接牢固、接触良好。接线完成后，应使用电工胶带进行包裹，以防止松动或短路。

设备选择：根据实际需要选择合适的三相电表和互感器。在选择设备时，应考虑工作电压、电流范围、精度等级等因素。

2. 常见问题处理

接线错误：如果接线出现错误，可能会导致电表无法正常工作或测量精度下降。此时，应检查接线柱是否接错或电线是否接反，并进行更正。

设备故障：如果电表或互感器出现故障，应首先检查电源是否正常、接线是否牢固，并尝试进行故障排除。如果无法解决问题，应联系专业维修人员进行维修或更换设备。

测量精度问题：如果测量精度不符合要求，可能是由于电线电阻、互感器误差或电表内部故障等原因引起的。此时，应逐一排查并采取相应的解决措施。

五、总结

三相电表的接线是一个相对复杂但重要的环节。通过本文的介绍，用户可以全面了解并掌握三相电表的接线方法、注意事项以及常见问题处理技巧。在进行三相电表接线时，务必遵循电气接线规范，确保接线正确且设备运行正常。同时，还需要定期对设备进行维护和检查，以确保测量精度和安全性。

随着电力行业的发展和技术的进步，三相电表的功能和性能也在不断提升。用户在使用三相电表时，应关注最新的技术动态和产品信息，以便选择更适合自己需求的设备和接线方式。通过不断学习和实践，用户可以更好地掌握三相电表接线技能，为电力系统的安全稳定运行做出贡献。
