电脑主板配图详解

电脑主板作为一台计算机的核心部件，承载着各个硬件的连接与数据传输的重任。主板的设计布局不仅影响着整机的性能表现，还关系到系统的稳定性与扩展性。本文将从主板的组成结构、插槽与接口、芯片组、供电系统、散热系统、BIOS与UEFI、以及主板的布局与走线等多个维度，结合配图详解电脑主板的奥秘。

一、主板的组成结构

主板主要由以下几个关键部分组成：CPU插槽、内存插槽、扩展插槽、存储设备接口、电源接口、背板I/O接口、芯片组、供电模块以及散热片等。以下是对这些部分的详细解析。

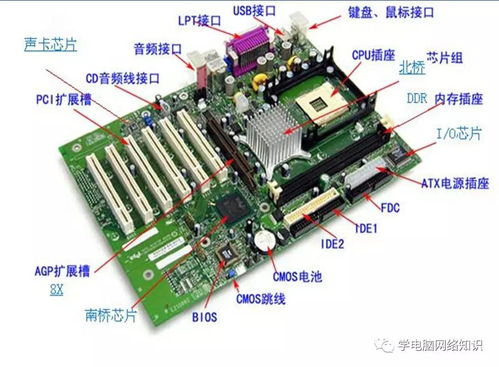

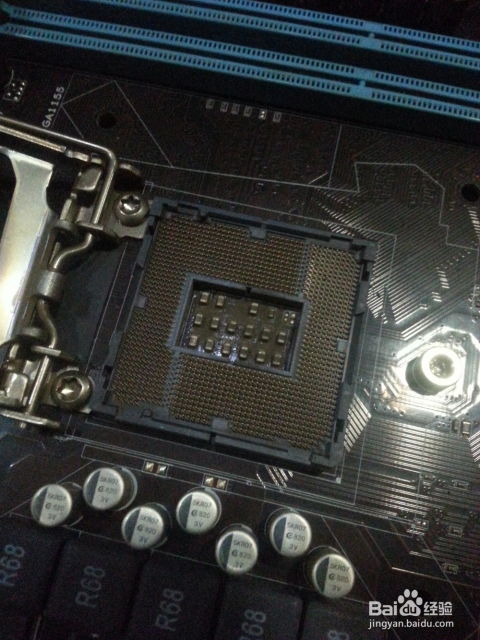

1. CPU插槽

CPU插槽位于主板的中心位置，用于安装CPU。不同型号的CPU需要对应不同类型的插槽，如Intel的LGA 1200、LGA 1700插槽，AMD的AM4插槽等。插槽的设计使得CPU能够与主板紧密连接，并通过金属触点传输信号。

2. 内存插槽

内存插槽通常位于CPU插槽的两侧，用于安装内存条。现代主板普遍采用DDR4或DDR5内存插槽，每种插槽都有特定的防呆设计，确保内存条能够正确安装。内存插槽的数量和规格决定了主板能够支持的最大内存容量和速度。

3. 扩展插槽

扩展插槽用于安装显卡、声卡、网卡等扩展卡，提升计算机的性能和功能。常见的扩展插槽包括PCIe（PCI Express）插槽、PCI插槽等。PCIe插槽以其高速的数据传输能力，成为现代主板上最主要的扩展插槽类型。

4. 存储设备接口

存储设备接口用于连接硬盘、光驱等存储设备。常见的接口包括SATA接口（Serial ATA）、M.2接口（用于NVMe SSD）等。SATA接口因其广泛的应用和成熟的技术，仍是当前主流存储设备的连接方式。

5. 电源接口

电源接口用于连接电源供应器（PSU），为主板和其他硬件提供电力。主板上的电源接口主要包括24针ATX电源接口和8针/4针CPU辅助电源接口。这些接口确保主板能够获得稳定且充足的电力供应。

6. 背板I/O接口

背板I/O接口位于主板的背部，用于连接外部设备，如显示器、键盘、鼠标、打印机等。常见的接口包括USB接口、HDMI接口、DisplayPort接口、音频接口、网络接口等。这些接口的类型和数量决定了主板与外部设备的兼容性和连接能力。

二、芯片组

芯片组是主板上的重要组成部分，它决定了主板的性能和功能。芯片组通常由北桥芯片和南桥芯片组成（现代主板中，北桥芯片的功能通常被整合到CPU中，称为“集成式北桥”），但也有一些主板采用单芯片设计。

1. 北桥芯片（集成式北桥）

北桥芯片负责与CPU、内存、显卡等高速设备的连接和数据传输。它控制着内存的访问速度、显卡的数据传输速度等关键性能指标。在现代CPU中，北桥芯片的功能被整合到CPU内部，通过PCIe总线与南桥芯片通信。

2. 南桥芯片

南桥芯片负责连接低速设备，如存储设备、网络接口、USB接口等。它管理着主板上的各种输入输出接口，并控制着低速设备的数据传输。南桥芯片的性能虽然不如北桥芯片那么关键，但它对主板的稳定性和扩展性有着重要影响。

三、供电系统

主板的供电系统负责将电源供应器提供的电力转换为适合CPU、内存、芯片组等硬件使用的电压和电流。供电系统的设计和质量直接影响着主板的性能和稳定性。

1. CPU供电

CPU供电通常采用多相供电设计，以确保CPU能够获得稳定且充足的电力供应。多相供电通过将电力分配到多个供电相位中，分散了供电系统的负担，提高了供电效率和稳定性。

2. 内存供电

内存供电相对简单，通常采用单相供电设计。内存插槽附近通常会有专门的供电电路和滤波电容，以确保内存能够获得稳定的电力供应。

3. 芯片组供电

芯片组供电也采用单相或少量多相供电设计。芯片组虽然对电力的需求不高，但稳定的电力供应对于主板的稳定性和性能仍然至关重要。

四、散热系统

主板的散热系统主要负责散热片、散热风扇等散热组件的安装和散热风道的规划，以确保主板上的CPU、芯片组等关键硬件能够得到有效的散热。

1. 散热片

散热片通常安装在CPU插座、芯片组等发热量较大的组件上，通过增大散热面积来加快热量的散发。散热片通常采用金属材质（如铝、铜等），并通过热管、鳍片等设计来提高散热效率。

2. 散热风扇

散热风扇通常安装在散热片上，通过产生风流来加速热量的散发。风扇的转速和噪音
