如何看懂建筑图纸？

建筑图纸怎么看

建筑图纸是建筑设计和施工过程中的重要文件，对于理解建筑的结构、功能、布局和细节至关重要。对于初次接触建筑图纸的人来说，可能会感到有些困惑。以下是一份详细的指南，帮助你逐步掌握如何看懂建筑图纸。

一、了解建筑图纸的基本构成

建筑图纸通常由多个视图和标注组成，主要包括平面图、立面图、剖面图、详图等。每个视图都有其特定的功能，共同构成完整的建筑表达。

1. 平面图：展示建筑的水平布局，包括房间、走廊、楼梯、门窗的位置和尺寸。

2. 立面图：展示建筑某一立面的外观，表现建筑的垂直构造和装饰细节。

3. 剖面图：展示建筑内部的结构和高度变化，如楼层高度、屋顶结构等。

4. 详图：详细描绘建筑某一部分的构造和连接方式，如门窗详图、节点详图等。

二、掌握基本符号和标注

建筑图纸上使用了大量的符号和标注来表示不同的建筑元素和尺寸信息。熟悉这些符号和标注是读懂图纸的基础。

1. 尺寸标注：表示建筑元素的实际尺寸，通常由数字、线段和箭头组成。

2. 门窗符号：通过特定的图形和编号来表示门窗的类型和尺寸。

3. 材料标注：用简短的文字或字母表示所使用的建筑材料，如混凝土（C）、砖（B）等。

4. 比例尺：表示图纸上的尺寸与实际尺寸的比例关系，如1:100表示图纸上1单位长度代表实际100单位长度。

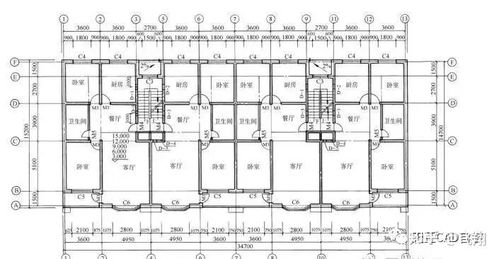

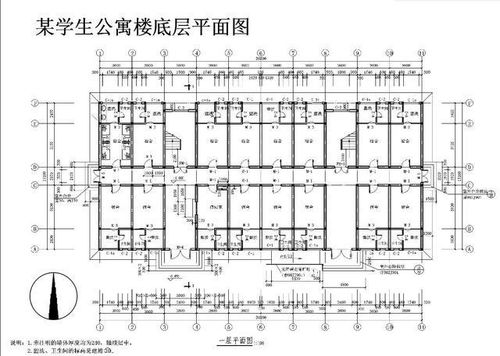

三、阅读平面图的技巧

平面图是建筑图纸中最重要、最常用的视图之一。以下是阅读平面图的几个技巧：

1. 确定方向：平面图上通常会有指北针，指示建筑的实际朝向。通过指北针，可以确定图纸上的东、南、西、北方向。

2. 识别房间：根据平面图的布局和标注，识别各个房间的功能和位置。通常，房间的名称或编号会在图纸上标出。

3. 注意门窗：门窗的位置和尺寸在平面图上会有详细的标注。注意门窗的开启方向和类型，以及是否有特殊的装饰或安全要求。

4. 理解流线：通过平面图，可以了解建筑内部的人流和物流路径。这有助于理解建筑的功能布局和流线设计。

四、阅读立面图的技巧

立面图展示了建筑的外观和垂直构造。以下是阅读立面图的几个技巧：

1. 识别层次：立面图上通常会通过不同的线条和阴影来区分建筑的各个层次和构造。注意分析建筑的层次感和立体感。

2. 观察细节：立面图上会详细描绘建筑的装饰细节，如线条、纹理、图案等。注意这些细节的设计风格和材质选择。

3. 理解比例：立面图上的尺寸通常是通过比例尺来表示的。要注意分析建筑的实际尺寸和比例关系，以理解其整体尺度和视觉效果。

五、阅读剖面图的技巧

剖面图展示了建筑内部的结构和高度变化。以下是阅读剖面图的几个技巧：

1. 分析结构：剖面图上会详细描绘建筑的内部结构，如梁、柱、楼板等。注意分析这些结构的类型、尺寸和连接方式。

2. 理解高度：剖面图上会标出建筑各个部分的高度，如楼层高度、屋顶高度等。通过这些高度信息，可以理解建筑的空间布局和垂直构造。

3. 识别细节：剖面图上还会包含一些细节信息，如楼梯、电梯、管道等。注意这些细节的位置和尺寸，以及它们对建筑内部空间的影响。

六、阅读详图的技巧

详图是建筑图纸中用于详细描绘某一部分的构造和连接方式的视图。以下是阅读详图的几个技巧：

1. 放大细节：详图通常会将某一细节放大，以便更清晰地展示其构造和连接方式。要注意分析详图中的每一个细节部分。

2. 理解构造：详图上会详细描绘建筑的构造方式和材料选择。要注意理解这些构造方式的功能和安全性，以及它们对建筑整体性能的影响。

3. 标注尺寸：详图上会有详细的尺寸标注，包括各个部分的尺寸和相对位置关系。要注意这些尺寸标注的准确性和完整性。

七、结合多个视图进行综合理解

要全面理解建筑图纸，需要将平面图、立面图、剖面图和详图结合起来进行综合分析。通过对比不同视图中的信息，可以更加准确地理解建筑的结构、功能和布局。

1. 检查一致性：不同视图中的信息应该是一致的。如果发现不一致的地方，需要进行核实和修正。

2. 分析关系：通过分析不同视图之间的关系，可以理解建筑各个部分之间的联系和相互作用。这有助于更好地理解建筑的整体性能和设计意图
