电磁炉电路图详解：示意图浏览与元件功能一问一答

电磁炉电路图及元件功能说明

电磁炉作为现代厨房中的常见电器，以其高效、快捷的加热方式深受消费者喜爱。其工作原理基于电磁感应原理，通过特定装置将电能高效转换为热能。为了深入理解电磁炉的工作原理及其内部构造，本文将详细介绍电磁炉的电路图及元件功能。

一、电磁炉基本电路原理

电磁炉的主电路是一个经过AC-DC-AC（交流-直流-交流）变换的电路，该电路由桥式整流器和电压谐振变换器共同组成。电磁炉通过插座与电网相连，获取220V的工频市电，为电磁炉提供能量来源。具体工作流程如下：

1. 市电输入：电磁炉通过插座接入电网，获取220V的工频市电。

2. 桥式整流：市电经过桥式整流电路的变换，转化为直流电。桥式整流块（如BD101）将交流电源有效转换为直流电源，满足电磁炉的供电需求。

3. 电压谐振变换：电压谐振变换器作为核心部分，负责将直流电逆变为高频交流电，频率高达20\~40kHz。这一高频交流电通过圆形平面上绕制的加热线圈盘，建立起高频磁场。

4. 高频磁场与涡流：当这一高频磁场穿过金属器皿（如铁锅）时，会在金属体内引发大量强涡流。这些涡流受到材料电阻的阻碍，从而产生大量热量，进而实现对食品的快速加热。

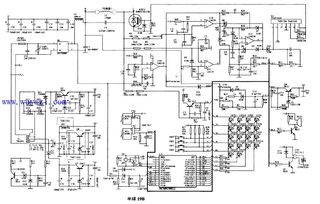

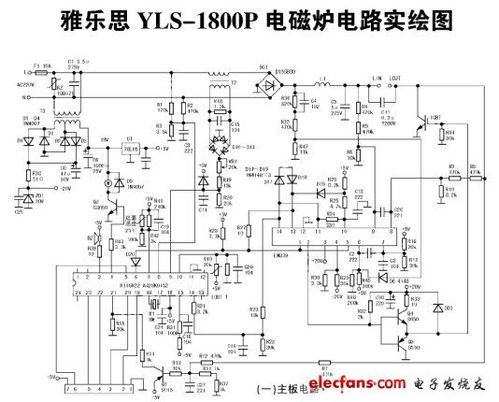

二、电磁炉电路图示意图

虽然无法直接展示电路图，但可以根据上述原理描述，想象一个典型的电磁炉电路图结构：

电源输入部分：包括接线螺钉、保险丝（用于大电流保护）、压敏电阻（用于过压保护）以及高频滤波电路（如共模变压器、电容等）。

整流滤波部分：桥式整流块将交流电转换为直流电，再通过滤波电容得到平滑的直流电压。

电压谐振变换部分：包括谐振电感、谐振电容以及IGBT（绝缘栅双极型晶体管）等元件，将直流电逆变为高频交流电。

加热线圈盘：高频交流电通过加热线圈盘产生高频磁场，用于加热锅具。

控制电路部分：包括低压主基板（搭载电脑控制功能）、LED线路板（显示工作状态和传递操作指令）、微处理器等，用于控制电磁炉的各项功能。

三、电磁炉元件功能说明

1. 陶瓷板

功能：采用进口高级耐热晶化陶瓷板，确保电磁炉在工作时能够承受高温而不损坏。

位置：位于电磁炉顶部，直接接触锅具。

2. 高压主基板

功能：构成主电流回路，确保电磁炉稳定工作。

位置：位于电磁炉内部，与整流滤波部分、电压谐振变换部分相连。

3. 低压主基板

功能：搭载电脑控制功能，实现电磁炉的智能化操作。包括功率控制、检锅功能、保护功能等。

位置：位于电磁炉内部，与控制电路部分相连。

4. LED线路板

功能：用于显示电磁炉的工作状态（如加热、保温、关机等）并传递操作指令（如火力调节、开关机等）。

位置：通常位于电磁炉前面板或顶部面板上。

5. 线盘（加热线圈盘）

功能：将高频交变电流高效转换成交变磁场，实现高效加热。当高频交流电通过线盘时，会产生高频磁场，该磁场穿过锅具时引发涡流加热。

位置：位于陶瓷板下方，与IGBT等元件相连。

6. 风扇组件

功能：作为散热辅助元件，确保电磁炉在长时间使用下的散热效果。防止内部元件因过热而损坏。

位置：通常位于电磁炉内部或背部。

7. IGBT（绝缘栅双极型晶体管）

功能：通过低电流信号精准控制大电流的通断。在电磁炉中，IGBT负责将直流电逆变为高频交流电，并控制加热线圈盘中的电流大小。

位置：位于电压谐振变换部分，与整流滤波部分、加热线圈盘相连。

8. 桥式整流块（如BD101）

功能：将交流电源转换为直流电源。在电磁炉中，桥式整流块将市电转换为直流电，供后续电路使用。

位置：位于电源输入部分与整流滤波部分之间。

9. 热敏电阻件

功能：实时监测电磁炉内部的温度信号，并将数据传递至控制电路。当温度过高时，控制电路会采取保护措施（如关闭加热、报警等）。

位置：通常位于IGBT附近或加热线圈盘下方。

10. 热开关组件

功能：感应IGBT的工作温度，一旦过热即启动保护机制，防止IGBT损坏。热开关组件通常与热敏电阻件配合使用，共同构成电磁炉的温度保护系统。

位置：位于IGBT附近，与热敏电阻件相连。

四、电磁炉主要电路分析

1. 检锅电路

检锅电路是电磁炉的重要组成部分，用于检测锅具是否符合电磁炉的工作要求。其工作原理如下：

锅具作为炉盘线圈磁路的关键部分，其大小和是否存在会显著影响炉盘线圈的工作电流。

检锅电路通过电压比较器（如LM339）监测炉盘线圈两端的电压差异，以判别所用锅具是否符合电磁炉的工作要求。

当锅具符合要求时，炉盘线圈中的交变电流较大，释放的磁能较高，导致炉盘线圈两端的电压差异明显。此时，电压比较器输出高电平信号，使电磁炉正常工作。

当锅具不符合要求（如无锅或使用非铁质材料锅）时，炉盘线圈中的电流和释放的磁能都会减少，导致电压比较器输出低电平信号，触发报警机制。

2. 保护电路

电磁炉的保护电路主要由温度检测电路、电压检测电路、电流检测电路、检锅电路以及微处理器控制电路等部分构成，共同构成电磁炉的安全防护系统。其工作原理如下：

当炉盘线圈的温度传感器感知到温度上升时，其阻值会急剧下降，影响电压比较器的输出电压。当输出电压达到设定值时，保护电路会触发报警机制并关闭加热功能。

电压检测电路和电流检测电路分别监测电磁炉的输入电压和工作电流，当电压或电流异常时，保护电路同样会触发报警机制并采取相应的保护措施。

检锅电路作为保护电路的一部分，用于检测锅具是否存在以及是否符合要求。当锅具不符合要求时，保护电路会关闭加热功能并触发报警机制。

3. 报警电路

报警电路是电磁炉中用于驱动蜂鸣器发出声响的电路，其作用是在电磁炉启动、停机、开机或进入保护状态时向用户发出提示。其工作原理如下：

报警电路的核心组件是运算放大器（如SF324中的两个运算放大器）。当输入信号电平发生变化时，运算放大器的输出信号也会相应调整。

这一变化经过二极管和三极管的处理后，驱动蜂鸣器发声。不同品牌和型号的电磁炉在蜂鸣器驱动方式上可能存在差异。

为了延长蜂鸣器的鸣响时间，某些电磁炉还配备了振荡/延迟电路。该电路在微处理器的触发下工作，输出一定时长的驱动脉冲以激发蜂鸣器发出声响。

综上所述，电磁炉的电路系统是其核心组成部分，负责控制电磁炉的各项功能并确保高效、稳定地加热。通过深入了解电磁炉的电路图及元件功能说明，我们可以更好地理解其工作原理并采取相应的维护措施以延长其使用寿命。
