揭秘高频开关电源的高效运行原理

高频开关电源，也称为开关整流器SMR，是一种先进的电源供应系统，广泛应用于各种领域，包括工业、通信、医疗设备、航空航天以及汽车电子等。其工作原理基于电子器件的快速开关动作，实现高效、稳定的能量转换。以下是关于高频开关电源工作原理的详细介绍。

高频开关电源的核心是开关器件，常见的有MOSFET（金属氧化物半导体场效应晶体管）和IGBT（绝缘栅双极型晶体管）等。这些开关器件能够快速地切换导通和截止状态，使得电源在高频下工作。高频开关电源的工作频率通常控制在50kHz至100kHz范围内，这一频率范围既可实现高效率的能量转换，又可实现设备的小型化。

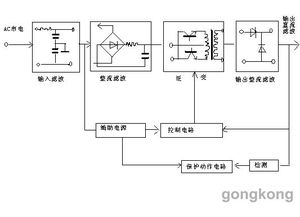

高频开关电源的工作流程大致可以分为以下几个步骤：

1. 交流电源输入与整流滤波：

高频开关电源的输入是交流电源。首先，交流电源经过输入滤波器，用于过滤掉电网上的干扰信号，同时防止电源本身对电网产生干扰。接着，交流电源通过全桥整流电路，将交流电转换为直流电。整流后的直流电再经过直流滤波器，进一步平滑直流电压，减少电压波动。

2. 高频PWM信号控制与开关动作：

经过整流滤波后的直流电压，通过高频PWM（脉冲宽度调制）信号控制开关器件（如MOSFET或IGBT）的导通和截止。PWM信号是由控制电路产生的，它决定了开关器件的开关频率和占空比（即导通时间占总周期的比例）。当开关器件导通时，直流电压被加到开关变压器的初级绕组上；当开关器件截止时，直流电压的供应中断。这一快速的开关动作将直流电压转换为高频交流电。

3. 开关变压器与电压转换：

高频交流电通过开关变压器的初级绕组后，会在次级绕组中感应出相应的高频电压。这个高频电压经过输出整流电路和滤波电路，转换为稳定的直流电压或交流电压，供给负载使用。开关变压器的设计允许其次级绕组有多个绕组或一个绕组有多个抽头，以适应不同的输出电压需求。

4. 反馈控制与输出电压稳定：

输出部分的电压或电流通过一定的电路反馈给控制电路，形成闭环控制系统。反馈电路可以监测输出电压或电流的变化，并将其与设定值进行比较。当输出电压或电流偏离设定值时，控制电路会调整PWM信号的占空比，以改变开关器件的导通时间，从而调整输出电压或电流，使其回到设定值。这一反馈控制机制确保了高频开关电源输出电压或电流的稳定性和准确性。

高频开关电源相较于传统的线性电源，具有显著的优势：

高效率的能量转换：

高频开关电源采用了先进的开关技术，能够以较高的效率将输入能量转化为输出能量。在相同的功率下，高频开关电源的转换效率通常达到90%以上，而传统线性电源的转换效率仅为60%至80%。这意味着高频开关电源能够减少能量的损耗，提高能源利用效率。

小型化和轻量化：

由于高频开关电源利用了高频开关技术，使得电路元件工作在较高的频率下，从而减小了电路中的电感和电容元件的尺寸。因此，高频开关电源具有更小的体积和更轻的重量，便于安装和携带。这一特点使得高频开关电源特别适用于对体积和重量要求较高的应用场景。

稳定可靠的输出电压/电流：

高频开关电源采用了先进的控制技术，能够实现对输出电压、电流等参数的精确调节和稳定控制。同时，高频开关电源具有过载保护、短路保护、过温保护等多种保护功能，能够有效避免因外界因素造成的损坏和故障，提高系统的可靠性和稳定性。

广泛的应用领域：

高频开关电源的高效率、小型化、稳定可靠等特点，使其在各个领域都有广泛的应用。在通信领域，高频开关电源可以为通信基站、网络设备等提供稳定的电源供应；在工业自动化领域，高频开关电源可以应用于伺服驱动、PLC控制系统等；在医疗设备、航空航天、汽车电子等领域，高频开关电源也被广泛使用。

多种反馈电路类型：

高频开关电源的输出反馈电路有多种类型，包括基本反馈电路、改进型基本反馈电路、配稳压管的光耦反馈电路和配TL431的光耦反馈电路等。其中，配TL431的光耦反馈电路较为复杂，但稳压性能最佳。这种反馈电路使用TL431型可调式精密并联稳压器代替普通的稳压管，构成外部误差放大器，对输出电压进行精细调整，可使电压调整率和负载调整率均达到±0.2%，与线性稳压电源相媲美。

此外，高频开关电源还具有以下特点：

模块化设计：

高频开关电源通常采用模块化设计，便于扩展和维护。例如，在N+1模块冗余并联组合模式下，当单个模块发生故障时，可以用备用模块替换故障模块，而不影响
