智能化电子围栏系统示意图：守护安全的未来防线

在探讨如何保障我们的住宅、企业和关键设施的安全时，电子围栏系统无疑是一个现代且高效的选择。这一系统通过结合先进的技术与物理屏障，实现了威慑、阻挡和即时报警的多重功能。今天，我们就来详细了解电子围栏系统图的各个方面，揭开它高效运作的秘密。

电子围栏系统概述

电子围栏系统，作为目前最先进的周界防盗报警系统，主要由电子围栏主机、前端探测围栏以及报警部分组成。它不仅在住宅区和企事业单位中广泛使用，还常见于军事基地、政府机构、司法系统、机场等重要场所。这一系统集威慑、阻挡与智能报警于一体，能够有效防止未经授权的入侵，确保安全无虞。

电子围栏系统的核心组件

1. 电子围栏主机

电子围栏主机是整个系统的“大脑”，负责产生和接收高压脉冲信号。当前端探测围栏发生触网、短路或断路状态时，主机能够立即产生报警信号，并将入侵信号发送到安全报警中心。主机的安装通常位于围栏下方的防雨箱内，以确保设备免受恶劣天气的影响，并通过RS485总线、报警输出线及电源线与前端围栏相连。

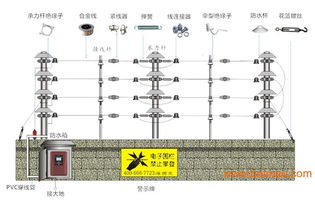

2. 前端探测围栏

前端探测围栏构成了系统的有形周界，主要由杆及金属导线等构件组成。围栏的杆件包括终端杆、承力杆、中间杆等，这些杆件不仅支撑起金属导线，还确保了围栏结构的稳定性和可靠性。金属导线则是由十几种金属冶炼而成的合金导线，抗氧化、无毛刺、耐腐蚀、不生锈，优良的导电率使其能够传输高压脉冲信号。

在前端探测围栏中，脉冲式电子围栏和张力式电子围栏是两种常见的类型：

脉冲式电子围栏：这种围栏通过带电脉冲的电子线缆来击退入侵者。当有人试图触摸围栏的金属线时，会感受到一个短暂的电击，这种电击虽然足以威慑入侵者，但并不会对人体造成严重伤害。同时，系统会立即报警，提醒安保人员及时响应。

张力式电子围栏：张力式电子围栏通过感知围栏线的张力变化来探测入侵行为。当有人试图攀爬、拉压或剪断围栏线时，张力会发生变化，这些变化会被拉力探测器感知并转换为电信号，电信号随后传输到主机进行分析处理，并发出报警信号。

电子围栏系统的安装与配置

电子围栏系统的安装过程需要精心设计和严格施工。以下是一些关键步骤和注意事项：

1. 脉冲主机及防水箱的安装：脉冲主机必须安装于防雨箱内，防雨箱与围栏间隔约为40cm，用膨胀螺栓固定于墙上。同时，脉冲主机、防雨箱与接地桩需作良好的连接，以确保设备的安全运行。

2. 高压引线的连接：脉冲主机的高压引线通过PVC配线管与前端围栏相接，接头处应采用线线连接器或自我缠绕的方式可靠连接。同时，RS485总线、报警输出线及电源线与高压线需分开使用单独的配线管，以避免干扰。

3. 警示牌的设置：在围栏上每隔10m左右设置一块“高压危险，禁止攀爬”的警示牌，以提醒人们注意安全。警示牌应采用夜光显示材料，确保在夜间也能清晰可见。

4. 合金导线的安装：合金导线是电子围栏的重要组成部分，其安装过程需确保美观和牢固。在全部杆子（终端杆、承力杆、中间杆）都安装好之后，再安装合金线，并使用线线连接器和收紧器确保合金线的紧密连接。

5. 接地与避雷：接地点一般选择在电子围栏的末端，当防区加入避雷器时，避雷器的接地点应在电子围栏的始端。强电及避雷器必须有良好接地，接地电阻小于10Ω。同时，强电与弱电接地必须分开并大于4m，以确保设备的安全运行。

电子围栏系统的功能与优势

电子围栏系统不仅具有高效的防盗报警功能，还具备以下显著优势：

1. 多重防护：电子围栏系统集威慑、阻挡与报警于一体，能够有效阻止入侵者进入保护区域。同时，系统的报警功能能够立即通知安保人员，确保及时响应和处理。

2. 安全可靠：虽然脉冲式电子围栏会产生高压脉冲信号，但脉冲的重复频率极低，每秒仅1次，脉冲的持续时间小于0.1秒，能量很小，不会对人体造成严重伤害。而张力式电子围栏则完全不带电，对入侵者没有人体伤害。

3. 环境适应性强：电子围栏系统能够在风霜、雨雪、浓雾、沙尘、高温、低温等严酷环境下全天候稳定可靠地工作。同时，系统可根据现场情况灵活配置和安装，适应各种复杂地形环境。

4. 智能联动：电子
