如何绘制UG中的旋转副组件圆齿轮

在UG（Unigraphics NX）软件中绘制旋转副组件的圆齿轮，是一个结合了机械设计原理和软件操作技巧的过程。本文将详细介绍如何在UG环境中，从创建齿轮模型到设置旋转副，一步步完成圆齿轮的绘制。通过简洁明了的步骤和清晰的说明，即使是初次接触UG的用户也能轻松掌握。

创建齿轮模型

首先，确保你已经安装了UG软件，并且熟悉基本的操作界面和工具栏功能。以下是创建齿轮模型的具体步骤：

1. 启动UG并打开新项目：

启动UG软件，选择“新建”来创建一个新的项目文件。在创建文件时，选择合适的模板，比如“建模模板”，这将为你提供一个干净的工作空间。

2. 进入建模模块：

在UG的起始界面，找到并点击“建模”模块，进入齿轮建模的环境。

3. 创建齿轮：

在建模模块的工具栏中，找到并点击“创建齿轮”命令。这个命令通常在齿轮设计相关的工具组中。

4. 设置齿轮类型：

点击“创建齿轮”后，会弹出一个对话框，询问你齿轮的类型。选择“渐开线圆柱齿轮”作为类型，因为大多数圆齿轮都是基于渐开线原理设计的。

5. 选择齿轮参数：

在渐开线圆柱齿轮建模对话框中，你需要选择齿轮的具体类型，比如“直齿轮”、“外啮合齿轮”和“滚齿”。选择完毕后，点击“确定”。

6. 设定齿轮参数：

接下来，你需要设置齿轮的具体参数，如齿数、模数、压力角等。如果没有具体的参数，可以选择“默认参数”作为初始值。在实际设计中，应根据机械设计的标准或客户需求来调整这些参数。

7. 选择参考轴：

为了确定齿轮在空间中的位置和方向，你需要选择一个参考轴。通常选择Z轴作为旋转轴，点击“确定”确认选择。

8. 指定齿轮原点：

在指定齿轮原点的步骤中，可以选择默认的点作为齿轮的中心点，然后点击“确定”。

9. 完成齿轮创建：

完成以上步骤后，点击“确定”完成齿轮的创建。回到UG的编辑界面，你应该能看到一个初步的齿轮模型。

设置旋转副

齿轮模型创建完成后，接下来需要设置旋转副，以便进行运动仿真或分析。以下是具体步骤：

1. 进入运动仿真模块：

在UG的左上角起始处，点击下拉菜单，找到并点击“运动仿真”模块，进入运动仿真的环境。

2. 新建运动仿真：

在导航器下，找到当前文件，右键点击并选择“新建仿真”。在弹出的对话框中，选择“运动学”作为仿真类型，然后点击“确定”。

3. 创建连杆：

在进行旋转副设置之前，需要先创建一个连杆。选择先前创建的齿轮模型作为连杆的主体，在创建连杆的对话框中，可以为连杆命名（默认为齿轮文件名），然后点击“确定”。

4. 创建旋转副：

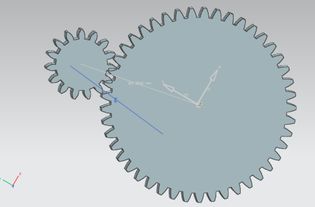

在创建旋转副时，需要指定旋转的参考点和旋转方向。通常，选择齿轮的大面作为旋转的原点（参考点），选择齿轮的小圆柱面或轴心线作为旋转的矢量方向。完成这些设置后，点击“确定”。

5. 验证旋转副：

创建完成后，可以在导航器中查看所创建的旋转副。确保齿轮的旋转副设置正确，可以通过运动仿真功能来验证。

运动仿真与验证

在创建完旋转副后，可以进一步进行运动仿真，以验证齿轮的旋转效果是否符合预期。

1. 设置仿真参数：

在仿真设置中，你可以设置仿真的时间、步长等参数，这些参数将影响仿真的精度和计算时间。

2. 运行仿真：

点击“运行仿真”按钮，UG将开始计算并显示齿轮的旋转动画。你可以通过调整视角和缩放比例来观察齿轮的详细运动情况。

3. 结果分析：

仿真完成后，可以查看结果分析，比如齿轮的旋转速度、加速度等。如果仿真结果与预期不符，可以返回齿轮参数或旋转副的设置进行调整。

注意事项与优化建议

在绘制圆齿轮和设置旋转副的过程中，有几点注意事项和优化建议可以帮助你提高效率和准确性：

1. 参数准确性：

齿轮的参数设置应尽可能准确，以避免设计错误和仿真失败。如果有具体的机械设计标准或客户需求，应按照这些要求来调整参数。

2. 模型优化：

齿轮模型可以通过优化来减少计算量，提高仿真效率。比如，可以简化齿轮的几何形状，去除不必要的细节特征。

3. 仿真参数调整：

在仿真设置中，适当调整时间步长和仿真时间，可以平衡计算精度和计算时间。如果仿真结果出现抖动或不稳定现象，可以尝试减小时间步长。

4. 使用辅助工具：

UG提供了丰富的辅助工具，如尺寸标注、测量工具等，可以帮助你验证齿轮的尺寸和位置是否正确。

5. 保存和备份：

定期保存和备份你的工作文件，以防止意外丢失。在UG中，可以使用“文件”菜单中的“保存”和“另存为”命令来保存文件。

通过遵循以上步骤和注意事项，你可以在UG中轻松创建并设置圆齿轮的旋转副。无论是进行机械设计还是运动仿真分析，UG都提供了一个强大而灵活的平台。希望本文能够帮助你更好地掌握UG中的齿轮设计和运动仿真技巧。
