揭秘多晶硅生产的全流程

多晶硅生产流程深度解析

多晶硅是半导体行业和太阳能电池制造中的重要原材料，其生产过程涉及多个复杂且精细的步骤。本文将从原料准备、主要生产方法、具体工艺环节以及后续处理等多个维度，详细解析多晶硅的生产流程。

一、原料准备

多晶硅的原料主要包括硅矿石、二氧化硅粉末和高纯度硅原料。

硅矿石处理：硅矿石首先经过破碎、磨矿和洗选等工艺处理，以得到纯度较高的硅精矿。这些硅精矿随后与还原剂（如石油焦或木炭、焦炭）按一定比例混合，通过球磨、混合搅拌、干燥等工艺制备成混合料。

二氧化硅粉末：二氧化硅粉末与还原剂混合，这是另一种常见的原料准备方式。还原剂通常也是木炭或焦炭，混合比例根据具体工艺需求确定。

高纯度硅原料：某些高端多晶硅生产过程采用高纯度硅原料，如硅锭，通过高温加热将硅液淬凝成为固体硅块。

二、主要生产方法

多晶硅的生产方法主要包括改良西门子法、硅烷法和一些特殊方法（如流化床法）。

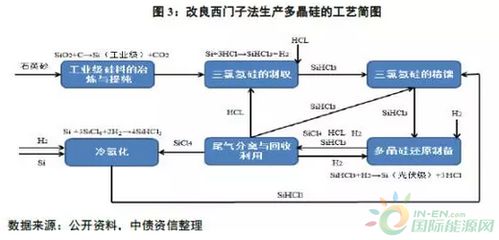

改良西门子法：这是目前应用最为广泛的多晶硅生产方法。主要步骤如下：

1. 三氯氢硅的合成：利用氯化氢和工业硅粉反应合成三氯氢硅（Si + 3SiCl4 + 2H2 = 4SiHCl3）。

2. 精馏提纯：将合成得到的三氯氢硅经过分离精馏提纯，去除杂质。

3. 多晶硅沉积生成：将精馏后的三氯氢硅与氢气按一定比例混合，汽化进入多晶硅还原炉。在还原炉中，三氯氢硅被氢气还原为元素硅，沉积在硅芯表面，逐步生成一定规格尺寸的多晶硅棒（SiHCl3 + H2 = Si + 3HCl）。

4. 尾气回收利用：还原反应生成的氯硅烷、氢气、氯化氢等经过分离后，可以分别回收利用。

硅烷法：硅烷法通过硅烷在流化床中的裂解以及在多晶硅晶种上的沉积来生产多晶硅。具体步骤包括：

1. 硅烷制备：可以通过硅化镁法或歧化法完成。硅化镁法利用硅化镁和氯化铵在液氨中反应生成硅烷，但此法原料消耗大，成本高，危险性高，未大规模推广应用。歧化法使用冶金级工业硅、氯化硅和氢气为原料反应生成三氯氢硅，再经过歧化反应生成硅烷。

2. 硅烷裂解：将硅烷通入以多晶硅晶种作为流化颗粒的流化床中，硅烷裂解并在晶种上沉积，从而得到颗粒状多晶硅。

3. 产品处理：硅烷法生产的多晶硅需要进行进一步的提纯和干燥处理。

特殊方法：如流化床法，以四氯化硅、氢气、氯化氢和工业硅为原料，在流化床内高温高压下生成三氯氢硅，将三氯氢硅再进一步歧化加氢反应生成二氯二氢硅，继而生成硅烷气。制得的硅烷气通入加有小颗粒硅粉的流化床反应炉内进行连续热分解反应，生成粒状多晶硅产品。

三、具体工艺环节

无论采用哪种生产方法，多晶硅的生产流程通常包括以下几个关键工艺环节：

炉内还原：将原料（如硅精矿与还原剂混合物或二氧化硅粉末与还原剂混合物）放入炉内，在高温（通常在2000°C以上）和惰性气氛下（如氢气）进行还原反应。此过程中，二氧化硅或硅矿石被还原成硅，硅以液体和固体的形式存在。

液态硅提取与定向凝固：液态硅被提取出来，并在特定条件下定向凝固，形成多晶硅的初步晶体。这一过程需要精密的温度控制和晶体生长条件，以确保晶体的质量和结晶度。

晶体生长与拉拔：初步形成的晶体通过拉拔工艺，进一步生长成为长长的棒状或块状多晶硅。拉拔过程需要在特定的温度和拉拔速度下进行，以确保晶体的均匀性和质量。

切片与加工：将拉拔出的多晶硅块切割成适当大小的块状，然后进行表面处理和整形，以符合太阳能电池或半导体硅片制造的要求。这一过程可能包括清洗、抛光和筛选等步骤。

四、后续处理

在完成多晶硅的基本生产后，还需进行一系列后续处理，以确保产品质量和满足应用需求：

清洗与检验：对多晶硅块进行彻底的清洗，去除表面和内部的污染物、杂质等。同时，进行质量检验和控制，确保产品符合相关标准和规范。

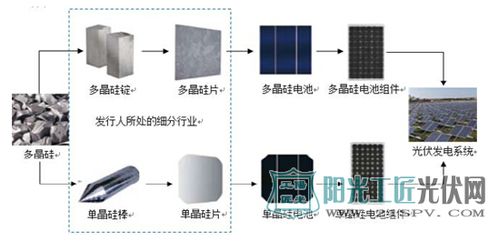

包装与出货：将多晶硅块按照订单要求进行包装和标记，然后运输到半导体制造厂或太阳能电池生产厂家，作为制造太阳能电池、半导体硅片或其他相关产品的原材料。

五、总结

多晶硅的生产流程涉及原料准备、主要生产方法选择、具体工艺环节操作以及后续处理等多个环节。不同的生产方法各有优缺点，改良西门子法工艺成熟、应用广泛，但成本较高；硅烷法产品纯度高、能耗低，但硅烷成本高且安全性较差。在实际应用中，需根据具体情况选择合适的方法。

整个生产流程需要严格的质量控制和技术支持，以确保多晶硅产品的质量和性能满足应用需求。随着技术的不断进步和创新，多晶硅的生产工艺将不断优化和完善，为太阳能电池和半导体行业的发展提供有力支持。
