如何制作中九卫星接收机RS232升级小板？

中九卫星接收机RS232升级小板制作方法

中九卫星接收机作为广大电视用户的重要设备，其升级和维护显得尤为重要。随着技术的不断进步，接收机的升级方式也在不断变化。其中，通过RS232升级小板进行升级是一种常见且有效的方法。本文将详细介绍中九卫星接收机RS232升级小板的制作方法，帮助用户更好地完成接收机的升级工作。

一、升级小板类型及选择

在制作RS232升级小板之前，首先需要了解升级小板的主要类型及其特点。常见的升级小板主要有三种形式：

1. RS232转换TTL：这种小板适合初学者使用，因为它制作相对简单，连接方便。对于没有制作经验的人来说，可以直接购买现成的RS232-TTL升级小板，只需将对应的插头接好即可进行刷机。

2. USB转换TTL：这种小板适合没有串口（COM口）的电脑用户。USB转TTL小板需要安装驱动程序，将USB口转换为COM口，才能与接收机进行通讯。不过，这种小板在使用上不如RS232小板方便，且制作难度稍大，建议购买成品。

3. RS232转RS232：这种小板主要用于特定情况下，例如当接收机和电脑都具有RS232接口，但接口形式不匹配时。不过，这种情况较为少见，因此这种小板的使用频率相对较低。

二、RS232升级小板制作步骤

1. 准备材料

制作RS232升级小板需要以下材料：

RS232小板套件（包含小板PCB、MAX232或MAX3232芯片、电阻、电容等元件）

焊锡、焊锡丝、焊台或烙铁

杜邦线或导线

RS232串口线（一头为公头，另一头为母头）

螺丝刀、剥线钳等工具

2. 焊接元件

将小板PCB上的元件按照电路图进行焊接。焊接时需要注意以下几点：

确保元件的极性正确，特别是二极管、电解电容等。

焊接时要控制好焊锡的温度和时间，避免元件损坏。

焊接完成后，检查焊接点是否牢固，有无虚焊、短路等情况。

3. 连接线路

将焊接好的小板与RS232串口线进行连接。连接时需要注意以下几点：

小板的GND（地线）连接接收机的GND。

小板的TX（发送端）连接接收机的RX（接收端）。

小板的RX（接收端）连接接收机的TX（发送端）。

连接完成后，用杜邦线或导线将小板上的接线柱与接收机进行连接。

4. 供电问题

大部分RS232小板自身没有电源，需要外加5V供电。供电方式有两种：

通过USB口取得5V电源。这种方式稳定可靠，推荐使用。

通过接收机的VCC供电。不过，由于不同品牌的接收机VCC电压不同（从3.3V到12V不等），没有专业经验的用户最好不要使用这种方式，以免损坏硬件。

三、升级小板连接与测试

1. 连接电脑与接收机

将制作好的RS232升级小板插入电脑的COM口，另一端连接接收机的升级接口。连接时需要注意以下几点：

确保电脑和接收机的电源都已关闭。

连接完成后，再次检查各连接点是否牢固。

2. 启动刷机工具

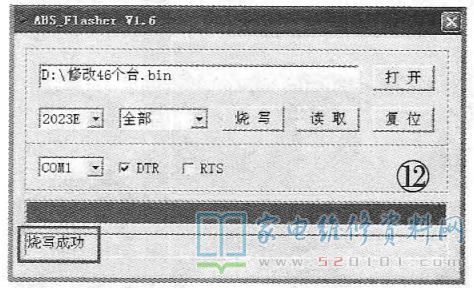

启动刷机工具（如ABS_Flasher_V1.6、GxDownloader等），根据接收机的芯片类型选择合适的工具。启动工具后，进行以下设置：

选择COM口（如果是USB小板，需要先安装驱动程序，然后查看系统分配的COM口号）。

设置波特率（一般为115200）。

选择操作模式（如读取、写入等）。

3. 读取与写入数据

连接完成后，接通接收机电源。此时，刷机工具会显示“等待从机连接”。如果连接无误，状态会变为“就绪”。选择相应的操作（如读取），开始读取接收机内部的数据。读取完成后，将数据进行备份，以便在需要时进行恢复。

如果需要写入新的数据（如升级固件），选择相应的操作（如写入），然后选择要写入的数据文件。写入完成后，关闭接收机电源，重新启动，检查升级是否成功。

四、注意事项与常见问题处理

1. 注意事项

在制作和连接升级小板时，要确保电源关闭，避免触电或损坏硬件。

焊接时要控制好焊锡的温度和时间，避免元件损坏。

连接线路时要确保各连接点牢固，避免接触不良。

在升级过程中，要密切关注刷机工具的状态提示，及时处理异常情况。

2. 常见问题处理

连接不上：检查各连接点是否牢固，特别是小板与接收机之间的连接。如果连接无误，尝试将RX和TX倒一下再试。

供电不稳定：如果使用自带5V电源的RS232刷机小板，可能会遇到供电不稳定的问题。建议使用USB供电方式，以确保供电稳定。

刷机失败：如果刷机失败，可能是数据文件损坏或刷机工具不兼容。此时，可以尝试重新下载数据文件或更换刷机工具。

接收机无法启动：如果升级后接收机无法启动，可能是固件损坏。此时，可以使用备份的数据文件进行恢复。

五、总结

通过RS232升级小板进行中九卫星接收机的升级是一种有效且可靠的方法。在制作和连接升级小板时，需要注意材料的选择、元件的焊接、线路的连接以及供电方式等问题。同时，在升级过程中要密切关注刷机工具的状态提示，及时处理异常情况。如果遇到问题，可以参考本文提供的注意事项和常见问题处理方法进行解决。

通过本文的介绍，相信读者已经对中九卫星接收机RS232升级小板的制作方法有了全面的了解。希望本文能够帮助读者更好地完成接收机的升级工作，享受更加优质的电视服务。
