材料剖面线在绘图中的几种表示符号

在绘图领域中，剖面线作为一种重要的视觉工具，不仅能够帮助人们更好地理解物体的内部结构，还能清晰地展示材料的不同类型。剖面线，也称为剖面符号，其种类和应用在各类绘图标准中有着详细的规定。本文将深入探讨绘图中对材料剖面线的几种表示符号，旨在为对此感兴趣的朋友提供一个全面而详细的指南。

一、剖面线的基本概念和目的

剖面图的形成源于一个假想的剖切平面，它沿着形体的适当部位将形体剖切开来，然后移去观察者与剖切平面之间的部分，作出剩下部分的投影图。这种表示方法使得原来看不见的结构变得可见，增加了图形的清晰度。而剖面线，正是在这些剖切区域内绘制的，用以表示物体的材料类型。

二、剖面线的种类和表示方法

剖面线的种类多种多样，它们根据所表示的材料类型、绘图标准以及绘图目的的不同而有所差异。

1. 通用剖面线

通用剖面线是指在不需特别指明材料类别时所使用的剖面线。它通常以适当角度的细实线表示，最好与主要轮廓线或剖面区域的对称线成45°角。同一物体的各个视图中的剖面线应方向相同、间隔相等。

2. 特定剖面符号

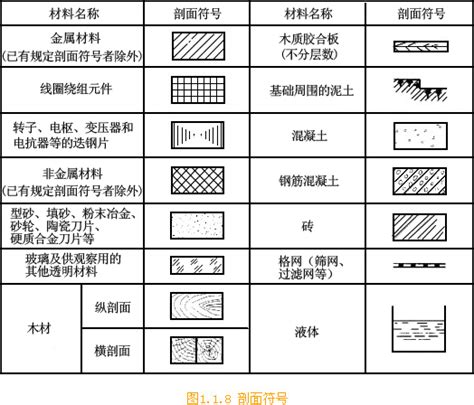

当需要在剖面区域中表示特定的材料类别时，应采用特定的剖面符号。这些符号由相应的标准确定，如国家标准GB/T 17453—1998等。以下是一些常见的特定剖面符号及其表示的材料类型：

金属材料：对于已有规定剖面符号的金属材料，如线圈绕组元件、转子、电枢、变压器和电抗器等的迭钢片，其剖面线方向应与束装中的迭钢片方向一致。

非金属材料：对于型砂、填砂、粉末冶金、砂轮、陶瓷刀片、硬质合金刀片等非金属材料，也有其特定的剖面符号。

玻璃及透明材料：玻璃及供观察用的其他透明材料有其独特的剖面表示方法。

木材：木材的剖面线根据其剖切方向（纵剖面或横剖面）有所不同。

液体：液面用细实线绘制。

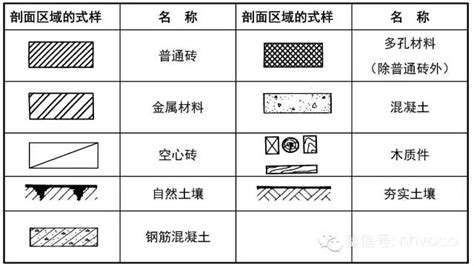

混凝土、钢筋混凝土、砖等建筑材料：这些材料在剖面图中也有特定的表示方法。

3. 剖面线的画法与标注

剖面线的画法与标注对于确保图形的清晰度和准确性至关重要。

剖面线的画法：剖面线通常应以细实线绘制，与主要轮廓线或剖面区域的对称线成适当角度（如45°）。在绘制剖面线时，应确保同一物体的各个视图中的剖面线方向相同、间隔相等。

剖面线的标注：在剖面区域内绘制剖面线的同时，通常还需要在剖视图上方注出剖视图的名称（如“A-A”）。在相应的视图上用剖切符号（粗短画）表示剖切位置的起、迄和转折，用箭头指示投射方向，并注上相同的字母。剖切符号应尽可能不与图形轮廓线相交。

三、剖面线的应用实例

为了更好地理解剖面线的应用，以下将给出几个应用实例。

1. 机械零件剖面图

在机械零件的剖面图中，剖面线被用来表示零件的材料类型。例如，一个由金属制成的齿轮和一个由塑料制成的齿轮盖，在剖面图中会分别用不同的剖面线表示。这种表示方法有助于读者快速识别零件的材料类型，从而更好地理解其性能和用途。

2. 建筑结构剖面图

在建筑结构的剖面图中，剖面线被用来表示不同的建筑材料。例如，混凝土墙、钢筋混凝土梁和砖墙在剖面图中会分别用不同的剖面符号表示。这种表示方法有助于读者清晰地看到建筑结构的内部构成和材料分布。

3. 电子产品剖面图

在电子产品的剖面图中，剖面线被用来表示电路板、线圈、电容器等元件的材料类型。这些元件通常由不同的材料制成，如金属、塑料和陶瓷等。在剖面图中使用不同的剖面线表示这些材料，有助于读者更好地理解电子产品的内部结构和元件分布。

四、剖面线绘制的注意事项

在绘制剖面线时，需要注意以下几点以确保图形的准确性和清晰度：

1. 遵循标准：剖面线的绘制应遵循相应的国家标准或行业标准，以确保图形的规范性和一致性。

2. 清晰明了：剖面线应清晰明了，避免与图形轮廓线混淆。同时，剖面线的方向和间隔应保持一致，以提高图形的可读性。

3. 准确标注：剖面线的标注应准确无误，包括剖视图的名称、剖切符号和投射方向等。这些标注有助于读者快速理解图形的结构和内容。

4. 避免冗余：在绘制剖面线时，应避免冗余的线条和符号，以免干扰读者的视线和理解。

五、结语

剖面线作为绘图中的重要元素，对于展示物体的内部结构和材料类型具有重要作用。通过了解剖面线的种类、表示方法和应用实例，我们可以更好地理解绘图中的材料表示方法，提高图形的可读性和准确性。希望本文能够为那些对绘图中材料剖面线感兴趣的朋友提供一些有用的信息和指导。
