LabVIEW 2013：轻松创建自定义事件指南

LabVIEW 2013创建自定义事件：详解与实例

LabVIEW 2013是一款强大的图形化编程软件，广泛应用于测试、测量、控制和仿真等领域。其强大的事件驱动编程功能使得用户能够轻松处理各种复杂的交互任务。本文将详细介绍如何在LabVIEW 2013中创建自定义事件，并通过一个实例演示这一功能。

一、LabVIEW事件结构简介

在LabVIEW中，事件结构是一种重要的编程结构，用于处理用户界面中的事件，如按钮点击、滑动条值变化等。事件结构能够使得程序在用户进行交互时更加灵活和响应迅速。事件结构的基本组成部分包括事件源、事件类型和事件处理代码。

二、为什么需要自定义事件

虽然LabVIEW提供了许多内置的事件类型，但在某些情况下，用户可能需要创建自定义事件来满足特定的需求。例如，在串口通信中，当接收到特定的数据时触发一个事件；或者在某个变量达到特定值时触发一个事件。自定义事件使得程序能够更加灵活地响应各种复杂情况。

三、创建自定义事件的步骤

下面，我们将通过一个具体的实例来演示如何在LabVIEW 2013中创建自定义事件。这个实例是一个简单的VI程序，包括一个输入编辑框和一个指示灯。当输入的值为50时，指示灯亮；值为100时，指示灯灭；值为150时，退出程序。

1. 新建VI程序

首先，打开LabVIEW 2013，新建一个VI程序。在前面板上，添加一个输入编辑框（Numeric Control）和一个指示灯（Boolean Indicator）。

2. 添加循环结构

转到程序框图（Block Diagram）视图，添加一个While循环结构。将输入编辑框和指示灯的控件引用放入While循环内部。这样，程序将不断循环，等待用户输入并更新指示灯状态。

3. 添加事件结构

在程序框图中，添加一个事件结构（Event Structure）。将事件结构的超时时间（Timeout）设为-1，这样就不会触发超时事件。

4. 创建和注册用户事件

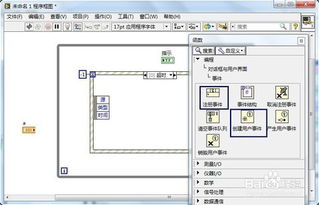

接下来，我们需要创建和注册一个用户事件。在控件面板中，按照“编程”->“对话框与用户界面”->“事件”的顺序，找到“创建用户事件”（Create User Event）和“注册事件”（Register Event）两项，并将它们添加到程序框图中。

将输入编辑框的变量（假设为变量a）作为“创建用户事件”的数据输入。将“创建用户事件”的事件输出与“注册事件”的事件源连接在一起，其错误输出与“注册事件”的错误输出连接。

右键点击事件结构，选择“显示动态事件接线端”（Show Dynamic Event Terminals），并将其与“注册事件”的引用句柄（Reference Handle）连接。

5. 设置事件触发条件

在事件结构内部，我们需要设置事件触发条件。在控件面板中找到“产生用户事件”（Generate User Event）项，并将其添加到程序框图中。设置好事件来源和错误输入。

为了确定何时触发事件，我们需要通过条件结构（Case Structure）来检查输入编辑框的值。将变量a作为条件结构的输入，使用条件分支来判断a的值。例如，当a对50求余为0时（即a等于50、100、150等），触发事件。

右键点击事件结构，选择“添加事件分支”（Add Event Branch），选择动态事件（Dynamic Event），然后确定。这样，事件结构就会多出一个事件分支。

6. 编写事件处理代码

在每个事件分支内，我们可以编写事件处理代码。本例中，我们编写了三个事件处理函数，分别对应指示灯亮、指示灯灭和退出程序。

当a=50时，指示灯亮。

当a=100时，指示灯灭。

当a=150时，退出程序。

为了实现这些功能，可以在事件分支内添加相应的布尔值赋值操作或程序退出操作。

7. 取消注册和销毁事件

在程序结束前，我们需要取消注册并销毁创建的事件。在之前找到“注册事件”的地方，找到“取消注册事件”（Unregister Event）和“销毁用户事件”（Destroy User Event），并将它们与前面创建的事件连接在一起。

四、测试与调试

完成上述步骤后，我们可以运行程序并进行测试。在前面板上，分别输入50、100和150，观察指示灯的状态和程序的退出情况。同时，可以在程序框图中设置断点，观察数据的传递和处理过程。

五、注意事项

1. 事件传递关系：自定义事件的创建并不复杂，但处理好各个模块的传递关系是关键。确保事件源、事件触发条件和事件处理代码之间的正确连接
